Ang Beida Group ay may higit sa 30 taong karanasan upang mag-alok ng XLPE Insulated PVC Sheathed SWA MV Cable, maaari kaming maging iyong manufacturer at supplier, na nag-aalok ng mga customized na serbisyo.

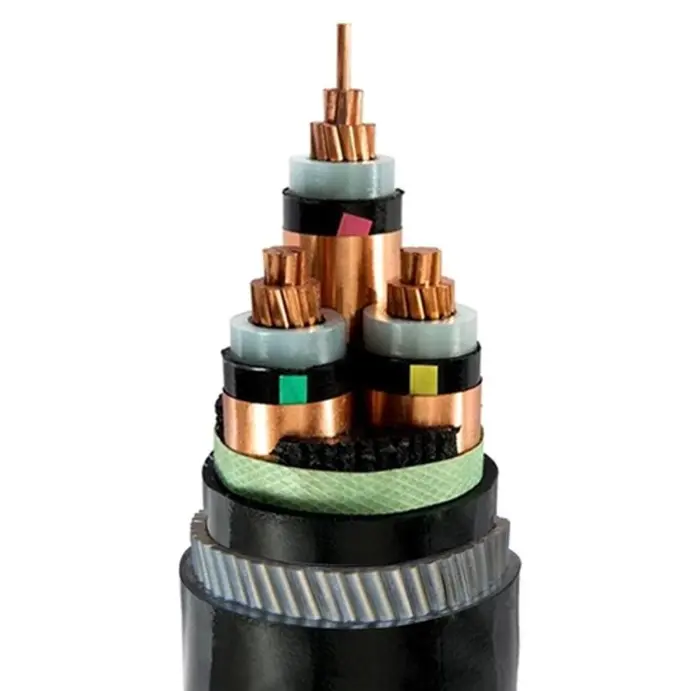

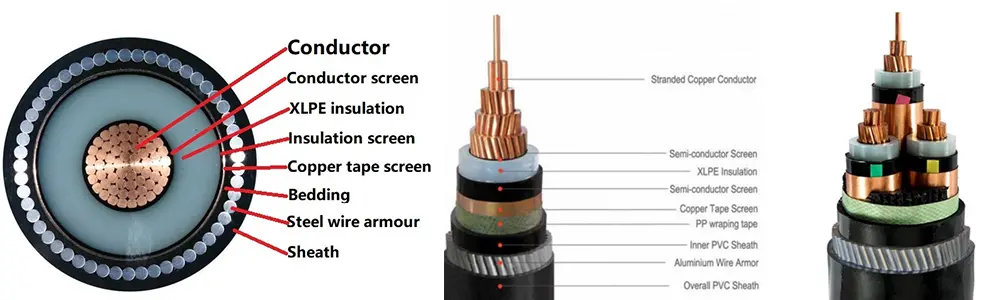

Ang XLPE Insulated PVC Sheathed SWA MV Cable ay binubuo ng T1R copper conductor , XLPE insulation, PVC wrapping tape Steel wires armor at PVC sheath.
Konduktor: Copper o Aluminum conductor , round standed o Shaped, Class 2 hanggang IEC 60228
at GB/T 3956-2008.
Insulation: Cross-linked polyethylene insulation，Kapal ng pagkakabukod, ang materyal na ari-arian ay dapat ayon sa IEC 60502-2 at GB/T 12706.2，GB/T 12706.3.
Conductor shielding: Ang conductor shielding ay dapat na binubuo ng extruded semiconducting non-metallic material, na dapat ay mahigpit na nakadikit sa insulation.
Insulation shielding: Ang insulation shielding ay dapat binubuo ng kumbinasyon ng non-metallic semiconductive layer at metallic layer. Ang bawat insulated wire core ay dapat na direktang ma-extruded gamit ang non-metallic semiconductive layer na mahigpit na nakadikit sa insulated wire core o maaaring matanggal. Pagkatapos, ang isang metal na proteksiyon na layer ay dapat na magkakapatong at nakabalot sa non-metallic na semiconductive na layer, at dapat itong sumunod sa mga probisyon ng IEC 60502-2, GB/T 12706.2, at GB/T 12706.3. Inner coverings: Ang mga panloob na takip ay dapat na ma-extruded. Ang mga materyales ay dapat na angkop para sa operating temperatura ng cable at tugma sa insulating material.
Steel wires armour: Sa mga multicore cable, ang armor ay dapat ilapat sa isang panloob na takip na sumusunod sa mga wire na bakal . Ang mga single-core cable para gamitin sa a.c. Ang mga sistema ay dapat na binubuo ng mga non-magnetic steel wires.
Outer sheath:PVC sheath， Sheath kapal, materyal na ari-arian ay dapat na ayon sa IEC 60502.2 at GB/T 12706.
Flame-retradant cable: Flame-retardant PVC outer sheath material ay dapat gamitin. Ang mga marka ng flame retardant ay maaaring uriin sa tatlong kategorya: Bunch A, B, at C.
Na-rate na boltahe: 3.6/6 kV hanggang 18/30 kV; 26/35 kV
Test boltahe: Ang power frequency test voltage ay dapat na 3.5U0, at ang pagsubok ay dapat tumagal ng 5 minuto nang walang anumang breakdown.
|
rated boltahe U0/U |
pinakamataas na boltahe Um |
pagsubok ng boltahe KV |
|
3.6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8.7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
Pinakamataas na temperatura ng pagpapatakbo ng konduktor: 90 ºC
Temperatura ng short circuit: +250 ºC
kapal ng pagkakabukod:
|
rated boltahe U0/U |
kapal ng pagkakabukod: |
|
3.6/6 |
2.5 |
|
6/10 |
3.4 |
|
8.7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
Paghahambing sa pagitan ng steel wire armored (YJV32, CU/XLPE/PVC/SWA/PVC) at steel tape armored (YJV22, CU/XLPE/PVC/STA/PVC) medium voltage power cables
|
proyekto |
Fine steel wire armor |
Double steel tape armor (gap wrapping) |
pangunahing pagkakaiba |
|
Mga pangunahing katangian ng mekanikal |
Natitirang tensile strength, moderate compressive strength, at mahusay na flexibility |
Mataas na compressive strength, mababang tensile strength, at average na baluktot na performance |
Ang steel wire armored power cables ay may mataas na lakas ng makunat; Ang steel tape armored power cables ay may mahusay na compressive strength |
|
paraan ng pagtula |
Vertical, high drop, underwater, overhead, large span |
Direktang paglilibing, conduit, tunnel (low tensile environment) |
|
|
pokus ng proteksyon |
Ito ay lumalaban sa makunat na pinsala at epekto, at may magandang moisture at corrosion resistance |
Lumalaban sa mabigat na presyon, mabutas ng matutulis na bagay, at nakakagat ng mga daga |
Ang YJV32 ay angkop para sa mga dynamic na pagkarga, habang ang YJV22 ay angkop para sa mga static na pagkarga |
|
Proseso at Gastos |
Ang proseso ng fine steel wire armor ay kumplikado, ang materyal na halaga ay mataas, at ang pangkalahatang presyo ay mas mataas pa |
Ang teknolohiya ng steel tape armor ay mature at medyo mababa ang gastos |
Kapag limitado ang badyet at walang tensile demand, mas gusto ang YJV22 |
|
radius ng baluktot |
Medyo mas maliit (dahil sa mahusay na flexibility ng steel wire strands) |
Medyo mas malaki (ang steel tape wrapping ay madaling mag-warping) |
Ang YJV32 ay mas madaling ibagay sa pagtula sa mga nakakulong na espasyo |
|
|
|
|
|
1. Kung ang senaryo ay pangunahing nagsasangkot ng pagpigil sa presyon (tulad ng direktang paglilibing, mga underground na utility tunnel), at walang makabuluhang tensile force o mataas na drop height, ang steel tape armor (YJV22, CU/XLPE/PVC/STA/PVC) ay inirerekomenda para sa mas mataas na cost-effectiveness nito.
2. Kung ang vertical laying, malaking span, underwater o mataas na drop height ay kasangkot, at ang axial tensile force ay kailangang mapaglabanan, ang steel wire armor (YJV32, CU/XLPE/PVC/SWA/PVC) ay dapat na mas gusto upang matiyak ang pangmatagalang kaligtasan sa pagpapatakbo.
3. Parehong dapat tumugma sa antas ng boltahe ng medium-voltage system, conductor cross-section, at mga kinakailangan sa proteksyon ng laying environment (mga espesyal na kinakailangan tulad ng corrosion resistance at flame retardancy ay maaaring i-customize bilang karagdagan).
Ito ay tinutukoy ng dami at mga kinakailangan na iyong binili. Maaaring makipag-ayos.
Port: Tianjin Port
Paghahatid: Sa pamamagitan ng Dagat, Sa pamamagitan ng Air, Sa pamamagitan ng express.
