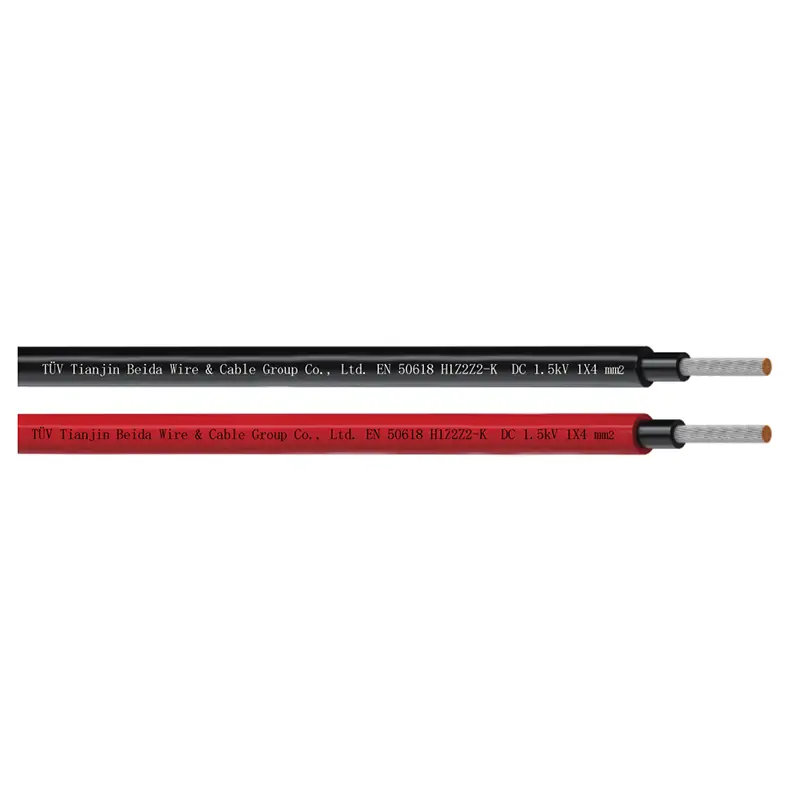

TUV-Certified Photovoltaic Cable

Ang Beida TUV-Certified Photovoltaic Cable ay nagtagumpay sa mga panlabas na hamon sa kapaligiran. Gamit ang high-purity na tin-plated na oxygen-free na tanso at isang espesyal na proseso ng stranding, ipinagmamalaki nito ang mababang resistensya at mahusay na ductility, na epektibong binabawasan ang kawalang-tatag ng power transmission at kasalukuyang mga pagbabago. Ang insulation at sheath ay gawa sa irradiated cross-linked polytetrafluoroethylene (PTFE), na naaayon sa mga internasyonal na pamantayan tulad ng IEC 62930 at EN 50618. Maaari itong makatiis ng matinding pagkakaiba sa temperatura mula -40℃ hanggang 120℃, habang nagpapakita rin ng malakas na resistensya sa mataas na temperatura, pinsala, at acid at alkali corrosion. Pagkatapos ng mga pagsubok sa pagtanda ng lampara, ang rate ng pagpapanatili ng tensile strength nito ay nakakatugon sa mga pamantayan, na nagbibigay-daan dito upang makayanan ang mahigpit na pagsubaybay sa klima sa mga disyerto, mga lugar na mataas at mababa ang boltahe, at mga rehiyon sa baybayin.

Upang matugunan ang mga pangangailangan para sa mataas na mekanikal na pagganap, ang mga cable ay nagtatampok ng double-layer insulation at proteksiyon na disenyo ng istraktura, na may ilang mga modelo na nilagyan ng steel tape armor. Nagpapakita ang mga ito ng pambihirang paglaban sa presyon at epekto, na ginagawang angkop ang mga ito para sa iba't ibang paraan ng pagtula tulad ng direktang paglilibing, pag-install sa itaas, at pag-install ng conduit, na epektibong pumipigil sa pagkasira ng konstruksiyon at infestation ng daga. Ang lahat ng mga produkto ay nakapasa sa flame retardant testing, na nakakatugon sa mga nauugnay na pamantayan sa kaligtasan. Gumagawa sila ng mababang usok at walang halogen na pagkasunog, na epektibong pinipigilan ang pagkalat ng apoy at nagbibigay ng isang matatag na hadlang sa kaligtasan para sa mga photovoltaic system.

Pamantayan at Pag-apruba

● EN 50618 (H1Z2Z2-K) ;

● PV-1F ayon sa 2PfG 1169/08.2007

Konstruksyon ng Cable

● Konduktor: Na-stranded na tinned copper conductor bawat DIN VDE 0295 at IEC 60228 Class 5

● Insulation: Electron beam cross-linked, halogen free at flame retardant compound , Itim

● Sheath: Electron beam cross-linked, LSZH at flame retardant compound, Black at Red.

Teknikal na Katangian

● Rated Voltage Uo/U: 1/1 kV AC; 1.5/1.5 kV DC; Pinakamataas na Pinahihintulutang DC Voltage: 1.8 kV DC (conductor/conductor, non earthed system, circuit na wala sa load.

●Ambient Temperatura:-40℃~+90℃

●Maximum Temperature Sa Conductor:120℃(20000h)ayon sa IEC/EN 60216-1, Short Circuit Temperature:250℃/5 sec

●Thermal Endurance Test: Ayon saEN60216-2(index ng temperatura+120℃)

●Damp-Heat Resistance:Ayon sa EN 50618, Table 2 na may 85% humidity (test acc. to EN 60068-2-78)

●Minimum Bending Radius: 4XOD (fixed), 5XOD (flexing)

●Tensile Strength At Elongation Ng Insulation At Jacket: Nakakatugon sa mga kinakailangan ng EN 50618 at 2PfG 1169

● Inaasahang Panahon ng Paggamit:25 taon

● Ovality: ≤15%

● Fire Performance ayon sa EN50265-2-1,IEC 60332-1, Lowsmoke emission ayon sa EN 61034-2(Light Transmittance ≥60%), Halogen free ayon sa EN 50525-1,Annex B.

"Mababang corrosivity ng mga gas ayon sa EN 50267-2-2, IEC 60754-2

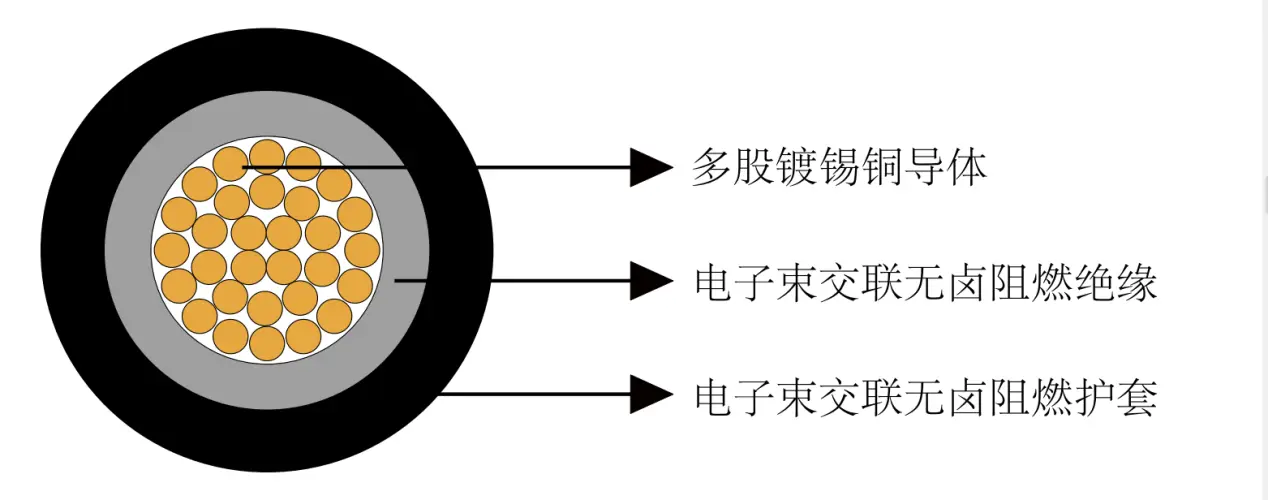

Pagguhit ng Istruktura

Parameter ng Cable

6.1 PV1-F (2Pfg 1169/08.2007)

6.2 H1Z2Z2-K (EN 50618)

Ang resistensya ng konduktor at kasalukuyang kapasidad ng pagdadala sa 20 ℃

Kasalukuyang carrying capacity temperature conversion coefficient

Salik ng pagbabawas para sa akumulasyon ayon sa IEC 60364-5-52,Talahanayan B.52-17

Sertipikasyon ng TUV
