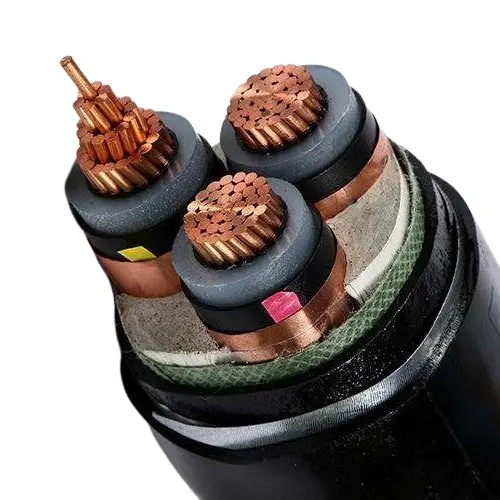

XLPE Insulated PVC Sheathed STA MV Cable

Ang XLPE Insulated PVC Sheathed STA MV Cable na ito na inaalok ng propesyonal na supplier, Beida, ay gumagamit ng cross-linked polyethylene (XLPE) bilang insulation material, na may mahusay na electrical properties, heat resistance, at aging resistance. Pinagsama sa isang polyvinyl chloride (PVC) na panlabas na kaluban, lalo nitong pinapahusay ang proteksyon laban sa kahalumigmigan, kemikal na kaagnasan, at pisikal na abrasion. Ang steel tape armor layer ay nagbibigay sa cable ng mataas na compressive at impact resistance, na nagbibigay-daan dito upang umangkop sa iba't ibang mga kapaligiran sa pagtula tulad ng direktang paglilibing, mga tunnel, at mga pipeline. Ito ay angkop lalo na para sa mga paraan ng pag-install na hindi nangangailangan ng karagdagang proteksyon ng conduit at maaaring direktang ilibing sa ilalim ng lupa.

Sa mga tuntunin ng mga antas ng boltahe, ang mga produkto ay sumasaklaw sa maraming karaniwang ginagamit na mga detalye tulad ng 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV, at 26/35KV, na maaaring matugunan ang mga pangangailangan ng iba't ibang medium-voltage power transmission at distribution scenario. Ang disenyo ng istraktura ng cable ay mahigpit, sumusunod sa mga nauugnay na pambansang pamantayan, at may mahusay na pangmatagalang katatagan ng pagpapatakbo at margin ng kaligtasan.

Mga Application:

Pangunahing ginagamit ang mga cross-linked polyethylene insulated, PVC sheathed, steel-tape armored power cable sa urban power distribution, rural power grids, mining power, at rail transit system dahil sa kanilang proteksyon sa steel tape. Ginagamit ang mga ito upang ikonekta ang mga kagamitan tulad ng mga substation, mga cabinet ng pamamahagi, mga transformer, at mga generator. Ang ganitong uri ng cable ay angkop para sa power transmission sa power distribution networks o industrial installations. Maaari itong ilibing nang direkta sa ilalim ng lupa o i-install sa mga cable trenches o cable tray. Ang cable ay maaaring tumagal ng ilang presyon ngunit hindi makunat na puwersa.

Istraktura ng Produkto

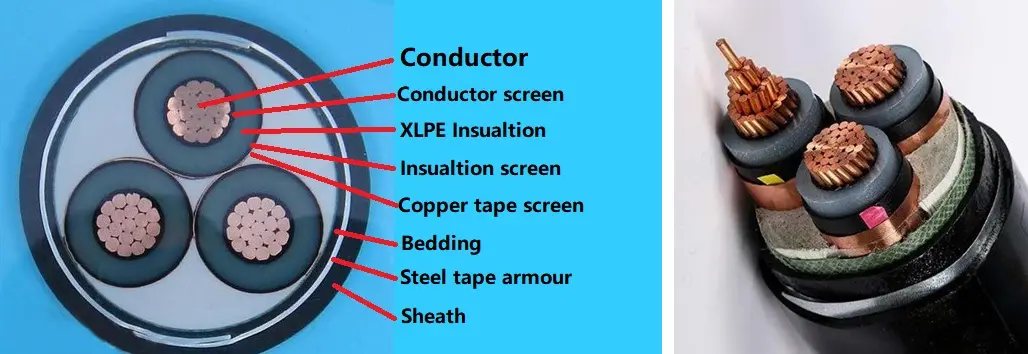

Ang XLPE Insulated PVC Sheathed STA MV Cable ay binubuo ng T1R copper conductor , XLPE insulation, PVC wrapping tape Steel-tape armor at PVC sheath.

Konduktor: Copper o Aluminum conductor , round standed o Shaped, Class 2 hanggang IEC 60228

at GB/T 3956-2008.

Insulation: Cross-linked polyethylene insulation，Kapal ng pagkakabukod, ang materyal na ari-arian ay dapat ayon sa IEC 60502-2 at GB/T 12706.2，GB/T 12706.3.

Conductor shielding: Ang conductor shielding ay dapat gawa sa extruded semi-conductive non-metallic material, at ang extruded semi-conductive na materyal ay dapat na mahigpit na nakakabit sa insulation.

Insulation shielding: Ang insulation shield ay dapat na binubuo ng kumbinasyon ng non-metallic semi-conductive layer at metallic layer. Ang isang non-metallic semi-conductive layer na mahigpit na nakakabit sa insulation core o maaaring matanggal ay dapat na direktang i-extruded sa bawat insulated core. Pagkatapos, ang isang metal na patong na panangga ay dapat na nakabalot sa non-metallic na semi-conductive na layer. Dapat itong sumunod sa mga probisyon ng IEC 60502-2, GB/T 12706.2, at GB/T 12706.3.

Panloob na mga takip: Ang mga panloob na takip ay dapat ilabas. Ang mga materyales ay dapat na angkop para sa operating temperatura ng cable at tugma sa insulating material.

Steel-tape armour: Sa mga multicore cable, ang armor ay dapat ilapat sa isang panloob na takip na sumusunod sa double steel tape. Ang mga single-core cable para gamitin sa a.c. Ang mga sistema ay dapat binubuo ng non-magnetic steel tape.

Outer sheath:PVC sheath， Sheath kapal, materyal na ari-arian ay dapat na ayon sa IEC 60502.2 at GB/T 12706.

Flame-retradant cable: Flame-retardant PVC outer sheath material ay dapat gamitin. Ang mga marka ng flame retardant ay maaaring uriin sa tatlong kategorya: Bunch A, B, at C.

Parameter ng pagganap

Na-rate na boltahe: 3.6/6 kV hanggang 18/30 kV; 26/35 kV

Test boltahe: Ang power frequency test voltage ay dapat na 3.5U0, at ang pagsubok ay dapat tumagal ng 5 minuto nang walang breakdown.

Pinakamataas na temperatura ng pagpapatakbo ng konduktor: 90 ºC

Temperatura ng short circuit: +250 ºC

Kapal ng pagkakabukod:

Pagsubok sa cable

Kasama sa mga nakagawiang pagsusuri sa cable ang: 1) Pagsusuri sa paglaban ng Conductor DC, na nangangailangan ng resistensya ng DC sa 20ºC upang sumunod sa mga kinakailangan ng GB/T 3956-2008 at IEC 60228; 2) AC boltahe pagsubok, tuloy-tuloy sa 3.5U0 boltahe para sa 5 minuto, walang dapat na breakdown; 3) Partial discharge test, na isinagawa ayon sa GB/T 3048.12, walang detectable discharge na lumalagpas sa 10pC ang dapat mabuo sa 1.73U0 voltage, at ang test sensitivity ay dapat umabot sa 10pC o mas mataas.

Pangunahing kasama sa mga pagsusuri sa sampling ang: 1) Inspeksyon ng istruktura ng konduktor, na dapat sumunod sa mga kinakailangan ng GB/T 3956-2008 at IEC 60228; 2) Ang mga istrukturang sukat ng pagkakabukod, panloob na lining, steel tape armor at sheath ay dapat matugunan ang mga kinakailangan ng IEC 60502.2, GB/T 12706.2-2020 at GB/T 12706.3-2020; 3) Thermal elongation test, na isasagawa alinsunod sa GB/T 2951.21-2008 at Kabanata 9 ng IEC 60811-2-1, at ang mga resulta ay dapat sumunod sa mga kaukulang pamantayan.

Ang pagsusuri sa uri ay sumasaklaw sa mga sumusunod: ang mga mekanikal at pisikal na katangian at elektrikal na katangian ng pagkakabukod at kaluban ay dapat matugunan ang mga kinakailangan ng IEC 60502.2, GB/T 12706.2-2020 at GB/T 12706.3-2020; ang single-cable burning test ay dapat sumunod sa mga probisyon ng GB/T 19666-2019 at IEC 60332; ang bundle na flame retardant test ay dapat ding matugunan ang mga kinakailangan ng GB/T 19666-2019 at IEC 60332.

Mga kondisyon sa pag-install ng produkto:

Ang temperatura ng kapaligiran sa panahon ng pag-install ng cable

Para sa mga power cable na may cross-linked ethylene insulation at PVC sheath, ang temperatura sa paligid ay hindi dapat mas mababa sa 0°C sa panahon ng pag-install.

Minimum na radius ng baluktot sa panahon ng pag-install ng cable

Packaging at Delivery

Mga Detalye ng Packaging:

Ito ay tinutukoy ng dami at mga kinakailangan na iyong binili. Maaaring makipag-ayos.

Port: Tianjin Port

Paghahatid: Sa pamamagitan ng Dagat, Sa pamamagitan ng Air, Sa pamamagitan ng express.
