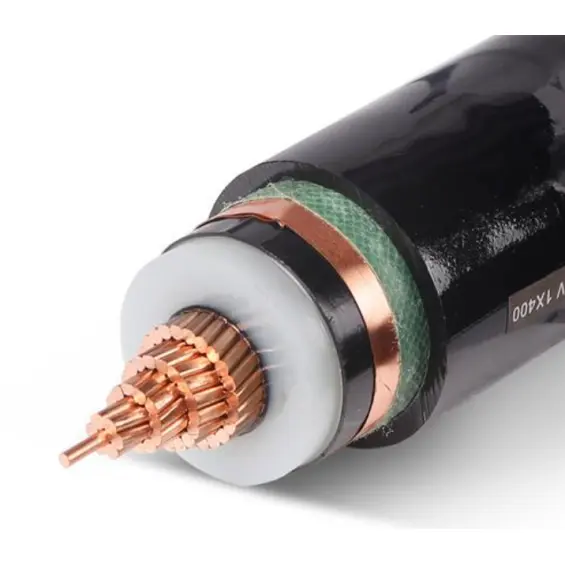

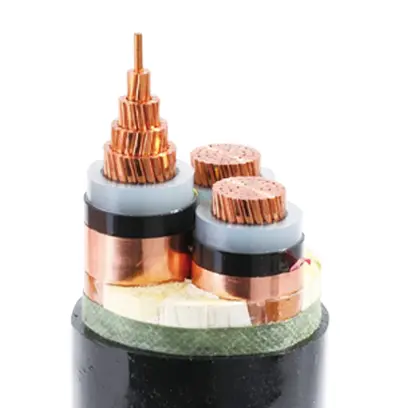

XLPE Insulated PVC Sheathed Non-armored MV Cable

Ang Tianjin Beida ay isang tagagawa at supplier ng China XLPE Insulated PVC Sheathed Non-armored MV Cable. Ang mga kable na ito ay malawakang ginagamit sa mga sistema ng kuryente. Ito ay nagsisilbing "power artery" ng mga urban power grids, industriyal at mining enterprise at matataas na gusali, at nakakapagpadala ito ng 10,35 kV high-voltage na kuryente mula sa mga substation patungo sa iba't ibang power terminal.

Pagpili ng mga kable ng daluyan ng boltahe

1. Pumili ayon sa antas ng boltahe, ang karaniwang ginagamit na antas ng cable ay 3.6/6 kV， 6/10 kV， 8.7/15kV，12/20 kV，18/30 kV；26/35 kV

2. Pumili ayon sa kapangyarihan ng kagamitan o sa kasalukuyang ipinadala, kalkulahin ang kasalukuyang na kailangang gamitin ng kagamitan ayon sa kapangyarihan ng kagamitan, at pagkatapos ay piliin ayon sa talahanayan ng ampacity ng cable. Bilang karagdagan, kinakailangang kalkulahin ang pagbaba ng boltahe ng cable gamit ang haba ng cable, at ang pagbaba ng boltahe ay hindi maaaring lumampas sa 5%.

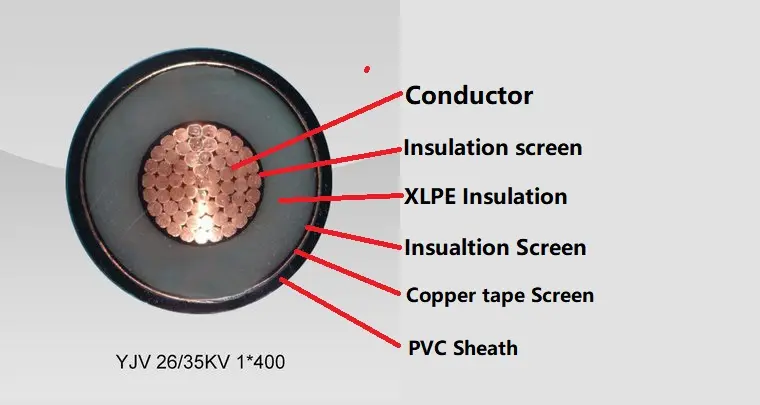

Istraktura ng Produkto

Ang XLPE Insulated PVC Sheathed Non-armored MV Cable ay binubuo ng T1R copper conductor , XLPE insulation, PVC wrapping tape Steel-tape armor at PVC sheath.

Konduktor: Copper o Aluminum conductor , round standed o Shaped, Class 2 hanggang IEC 60228

at GB/T 3956-2008.

Insulation: XLPE insulated ，Kapal ng pagkakabukod, materyal na ari-arian ay dapat na ayon sa IEC 60502-2 at GB/T 12706.2，GB/T 12706.3.

Conductor shield: Ang conductor shield ay dapat binubuo ng extruded semiconductive nonmetallic material, at extruded semiconductive material ay dapat na malapit na nakagapos sa insulation.

Insulation shield: Ang insulation shield ay dapat binubuo ng non-metallic semiconductive layer at metal layer. Ang bawat insulated wire core ay dapat direktang i-extruded na may non-metallic semiconductive layer na mahigpit na pinagsama sa insulated wire core o peelable. Pagkatapos, ang layer ng metal na kalasag ay dapat na magkakapatong sa labas ng non-metallic semiconductive layer, at ang mga kinakailangan ng IEC 60502-2, GB/T 12706.2 at GB/T 12706.3 ay dapat matugunan.

Outer sheath: PVC sheath Sheath kapal, materyal na ari-arian ay dapat na ayon sa IEC 60502.2 at GB/T 12706.

Flame-retradant cable: Flame-retardant PVC outer sheath material ay dapat gamitin. Ang mga marka ng flame retardant ay maaaring uriin sa tatlong kategorya: Bunch A, B, at C.

Parameter ng pagganap

Na-rate na boltahe: 3.6/6 kV hanggang 18/30 kV; 26/35 kV

Test boltahe: Ang power frequency test boltahe ay dapat na 3.5U0, at ang pagsubok ay dapat isagawa sa loob ng 5 minuto nang walang breakdown.

Pinakamataas na temperatura ng pagpapatakbo ng konduktor: 90 ºC

Temperatura ng short circuit: +250 ºC

Kapal ng pagkakabukod:

Komprehensibong pagsubok sa cable, katiyakan sa kalidad na walang pag-aalala!

Sa regular na pagsubok, ang conductor DC resistance, AC boltahe at bahagyang discharge ay mahigpit na alinsunod sa mga pambansang pamantayan at mga pamantayan ng IEC upang matiyak ang mahusay na pagganap. Sa sampling test, ang istraktura ng konduktor, laki ng insulation sheath at thermal elongation ay hanggang sa pamantayan, at ang kalidad ay maaasahan. Ang uri ng pagsubok ay mas komprehensibo, na sumasaklaw sa mekanikal at pisikal na katangian ng insulation sheath, electrical properties, at single at bundle na flame retardant test, lahat ay naaayon sa GB/T at IEC standards, para sa iyong cable safety escort!

Mga kondisyon sa pag-install ng produkto:

XLPE Insulated PVC Sheathed Non-armored MV Cable, ang temperatura ng kapaligiran sa pag-install ay hindi dapat mas mababa sa 0º.

Minimum na radius ng bend ng cable sa pag-install

Bumili ngayon para sa mas ligtas, mas mahusay na paghahatid ng kuryente

Ang pagpili ng cross-linked polyethylene insulated PVC sheathed unarmored power cable ay hindi lamang isang pangako sa mataas na kalidad, ngunit isang garantiya din para sa pangmatagalang matatag na operasyon. Ang tibay, mababang gastos sa pagpapanatili at mataas na kahusayan sa paghahatid ng cable na ito ay maaaring magdala ng malaking pagtitipid sa gastos sa mga negosyo at makabuluhang mapabuti ang pangkalahatang kahusayan ng sistema ng kuryente. Ang pangmatagalang paggamit ng cable ay maaaring lubos na mabawasan ang mga gastos sa pagpapanatili at pagpapalit na dulot ng power failure, kaya nagbibigay ng mas mataas na return on investment para sa mga negosyo.
