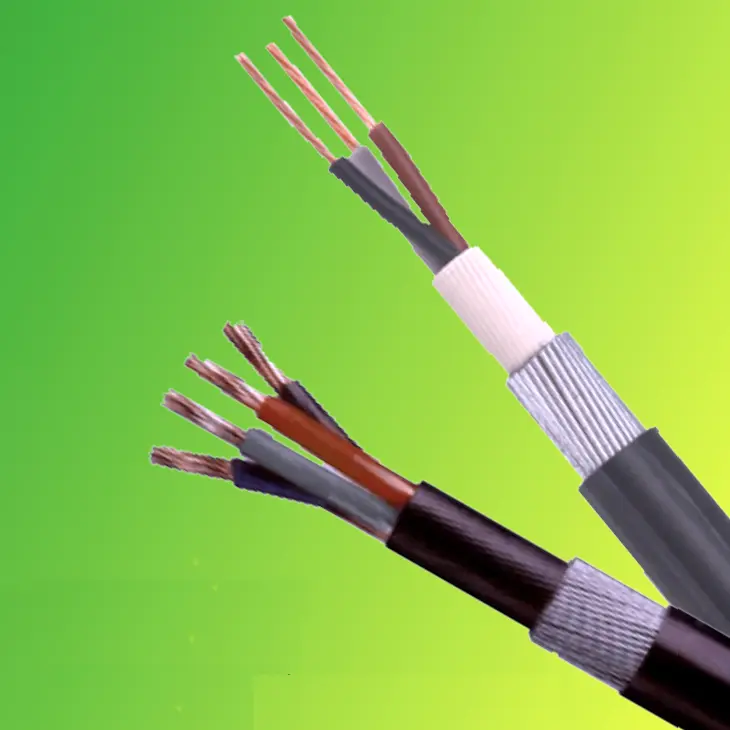

BS 6724 Power Cable

Upang makakuha ng mga direktang presyo ng pabrika ng BS 6724 Power Cable, maaari mong piliin ang Beida bilang iyong supplier. Ang ganitong uri ng cable ay umaayon sa British standards at maaaring gamitin para sa power supply at control lines. Ang cable ay protektado ng isang halogen-free, low-smoke sheath. Sa kaganapan ng sunog, ang cable na ito ay gumagawa ng napakakaunting usok, at ang usok ay hindi nakakalason. Ito ay angkop para sa paggamit sa mga lugar na makapal ang populasyon, at maaaring i-install sa loob ng mga gusali o ilibing nang direkta sa ilalim ng lupa.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Beida ay isang propesyonal na supplier ng mga cable at wire sa China. Sa mga tuntunin ng istraktura ng produkto, ang aming BS 6724 Power Cable ay gumagamit ng cross-linked polyethylene (XLPE) insulation at isang halogen-free, low-smoke polyolefin sheath, na sinamahan ng isang galvanized steel wire armor layer, na bumubuo ng multi-layered protection system. Ang halogen-free, low-smoke sheath ay may makabuluhang mga pakinabang sa kaligtasan; kapag nalantad sa apoy, hindi lamang ito naglalabas ng napakababang dami ng usok, binabawasan ang epekto ng usok sa ambient light transmission at tinitiyak ang escape visibility, ngunit nagbubunga din ng hindi nakakalason at hindi nakakalason na usok, na pumipigil sa mga pangalawang pinsala at ganap na natutugunan ang mga pangangailangan sa kaligtasan ng mga lugar na makapal ang populasyon.

Ang mga cable ay magagamit sa iba't ibang mga detalye, mula sa single-core hanggang 48-core. Ang mga conductor ay gawa sa mataas na kalidad na annealed na tanso, na nag-aalok ng mahusay na conductivity. Ipinagmamalaki ng layer ng insulation ang mataas na lakas ng pagkakabukod at sumailalim sa pagsubok ng boltahe na makatiis upang matiyak ang ligtas na operasyon. Kung para sa power transmission sa mga industriyal na planta, mga wiring sa matataas na gusali, o power distribution sa underground pipelines, ang Tianjin Beida BS 5467 power cables ay nagbibigay ng mga maaasahang solusyon, pagbuo ng solidong safety barrier para sa power transmission na may propesyonal na kalidad.

Istraktura ng Produkto

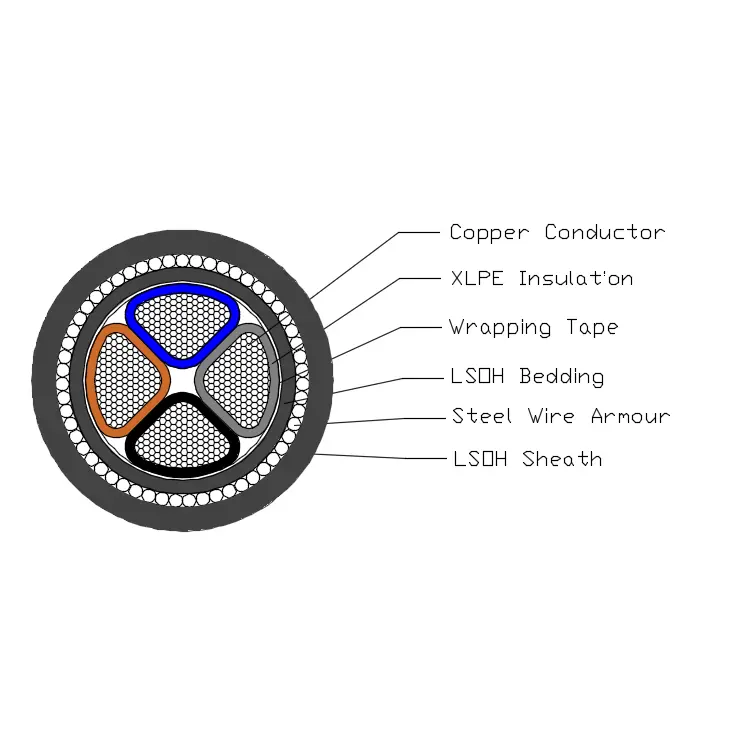

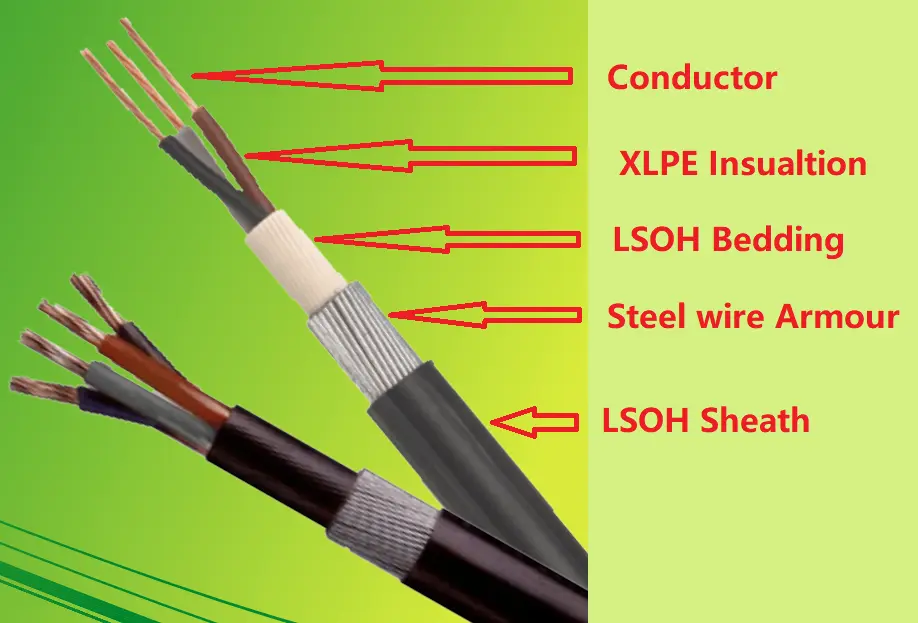

Ang BS 6724 Power Cable ay binubuo ng T1R copper conductor , XLPE insulation, PVC bedding, Steel-weirs armor at LSOH sheath.

Konduktor: Solid Copper o Aluminum conductor , pabilog o Hugis, Class 2 hanggang BS EN 60228.

Insulation: XLPE Type GP8 ayon sa BS 7655-1.3

Core Color: 1 core: borwn o blue

2 core: pinanganak, asul

3 core: borwn, black, Gray

4 na core: asul, borwn, black, Gray

5 core:berde/dilaw, asul, borwn, black, Gray

Higit sa 5 coes: mga puting core na may itim na numero

Bedding: Ang bedding ay dapat i-extruded LSOH polymeric material na pare-pareho sa operating temperature ng cable.

Steel-wires armor: Single core cable: aluminum wire armor

Multi core cable: steel wire armor

Panlabas na kaluban: Ang kaluban ay dapat ilabas na materyal na LSOH na tinukoy sa BS 7655-6.1.

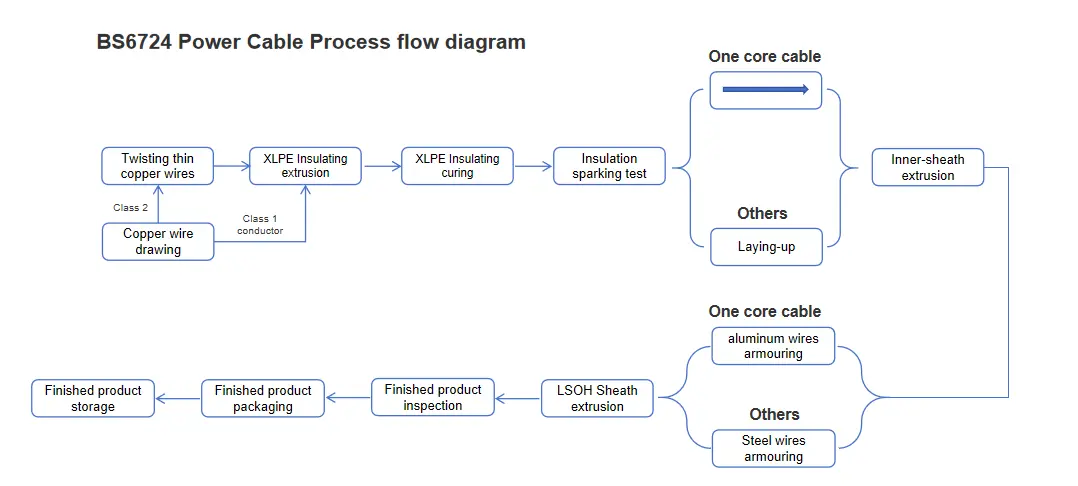

Diagram ng daloy ng proseso

Parameter ng pagganap

Ang BS 6724 Power Cable ay may na-rate na boltahe na 600/1000kV, na madaling nagpapagaan sa mataas na boltahe na kinakailangan sa pagpapatakbo ng mga sasakyan. Nakatiis ito ng mahigpit na 5 minutong stress test na may 3.5kV na boltahe nang walang anumang pagkasira, na nagpapakita ng matatag at maaasahang pagganap ng pagkakabukod.

Ang produkto ay may malawak na hanay ng temperatura ng pagpapatakbo, mula 0 ℃ hanggang +90 ℃. Kahit na sa matinding mataas na temperatura na mga kapaligiran, maaari itong makatiis ng mga temperatura hanggang sa +250 ℃ sa ilalim ng mga short-circuit na kondisyon, na ginagawa itong angkop para sa iba't ibang VGA application.

Ito ay lubos na nababaluktot, na may pinakamababang radius ng baluktot na 12 beses sa panlabas na diameter nito, na nagbibigay-daan para sa nababaluktot at madaling mga kable, anuman ang espasyo sa pag-install. Higit pa rito, ang antas ng paglabas ng liwanag nito ay nakakatugon sa mga pamantayan ng BS EN 60332-1-2, ang pagganap na walang halogen na ito ay na-certify ng IEC 60754 at EN 50267, at ang density ng usok nito ay nakakatugon sa mga kinakailangan ng IEC 61034 at EN 50268, na pina-maximize ang kaligtasan at pagiging friendly nito sa kapaligiran.

Laki ng istraktura

Pinakamataas na pagtutol ng conductor at armor
para sa Single-core cable sa 20 ℃
Uri	Max Resistance sa 20 ℃
Nominial Cross-section area ng conductor	Konduktor		Aluminum wire armor
Nominial Cross-section area ng conductor	tanso	aluminyo	Mga cable na may stranded copper conductor	Mga cable na may stranded aluminum conductor
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Pinakamataas na pagtutol ng conductor at armor
para sa cable mula 2 hanggang 5 core sa 20 ℃
Uri	Max Resistance sa 20 ℃
Nominial Cross-section area ng conductor	Konduktor		Steel wire armor
	tanso	aluminyo	Mga cable na may stranded copper conductor
	tanso	aluminyo	2 core	3 core	4 core	5 core
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Kasalukuyang-carrying capacity sa amperes（A）

Na-rate na boltahe 0.6/1kV XLPE insulation power cable
kasalukuyang-carrying capacity sa amperes（A）
Temperatura sa paligid：sa hangin：40℃，sa lupa：25℃
Temperatura ng konduktor: 90 ℃
Soil thermal resistance coefficient：1.0k·m/W
Uri	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Bilang ng core	Nag-iisang core				Maraming core
Cross-section area, mm²	Sa hangin		Sa lupa		Sa hangin		Sa lupa
Cross-section area, mm²	Cu	Sinabi ni Al	Cu	Sinabi ni Al	Cu	Sinabi ni Al	Cu	Sinabi ni Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Tandaan: Ang baluti ng mga single-core na cable ay gawa sa mga non-magnetic na materyales.

Packaging at Delivery

Mga Detalye ng Packaging:

Ito ay tinutukoy ng dami at mga kinakailangan na iyong binili. Maaaring makipag-ayos.

Port: Tianjin Port

Paghahatid: Sa pamamagitan ng Dagat, Sa pamamagitan ng Air, Sa pamamagitan ng express.
