Ang BS 5467 standard na power cable na ito ay mahusay na idinisenyo at fully functional, na angkop para sa parehong power supply at control lines, na nagbibigay ng matatag at maaasahang power transmission solution para sa iba't ibang pang-industriya at sibil na aplikasyon. Ang natatanging steel wire armor nito ay isang pangunahing highlight. Ang disenyong ito ay hindi lamang pinahuhusay ang mekanikal na lakas ng cable, pinapagana itong makatiis ng tensile at compressive forces at epektibong labanan ang panlabas na pisikal na pinsala, ngunit makabuluhang pinahuhusay din nito ang tibay at buhay ng serbisyo, pinapanatili ang matatag na operasyon kahit na sa malupit na kapaligiran.
Ipinagmamalaki din ng BS 5467 power cable ng Tianjin Beida ang mahusay na kakayahang umangkop sa kapaligiran. Kung para sa panloob na mga kable sa matataas na gusali o kumplikadong mga proyekto sa ilalim ng lupa, ang cable na ito ay madaling pinangangasiwaan ang lahat ng ito. Sa loob ng mga gusali, walang putol itong isinasama sa iba't ibang istilo ng palamuti, na nag-aalok ng parehong aesthetics at pagiging praktikal; habang kapag inilibing sa ilalim ng lupa, ang napakahusay na kaagnasan at paglaban ng tubig nito ay nagsisiguro na ang cable ay nananatiling hindi naaapektuhan ng mga salik sa kapaligiran sa panahon ng pangmatagalang paglilibing, na nagbibigay ng tuluy-tuloy at matatag na paghahatid ng kuryente.

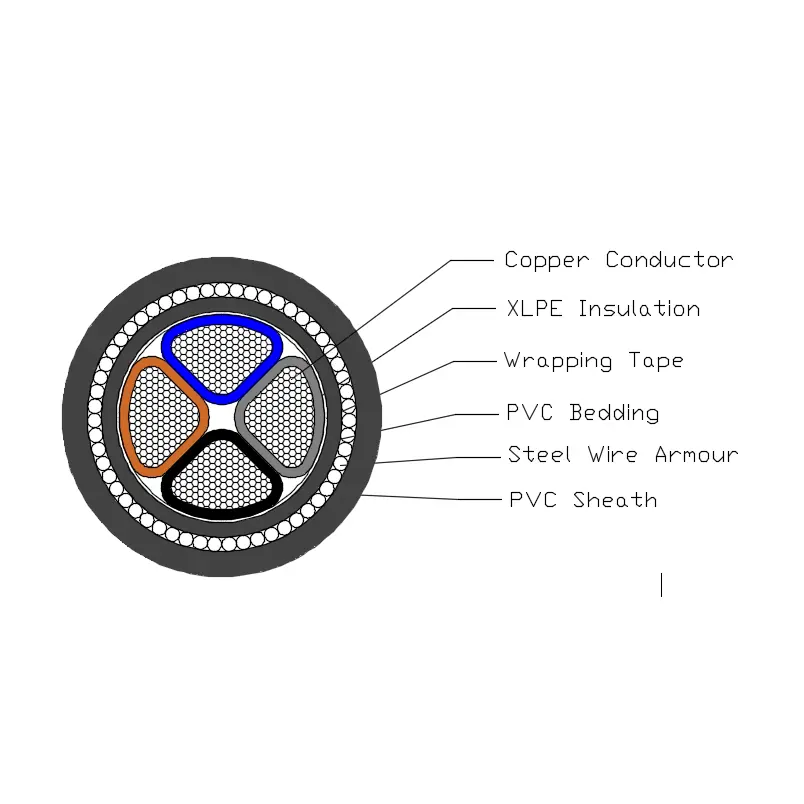

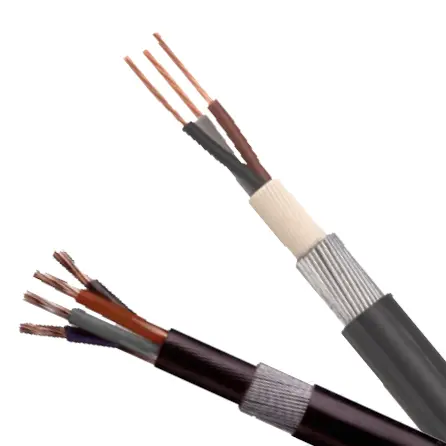

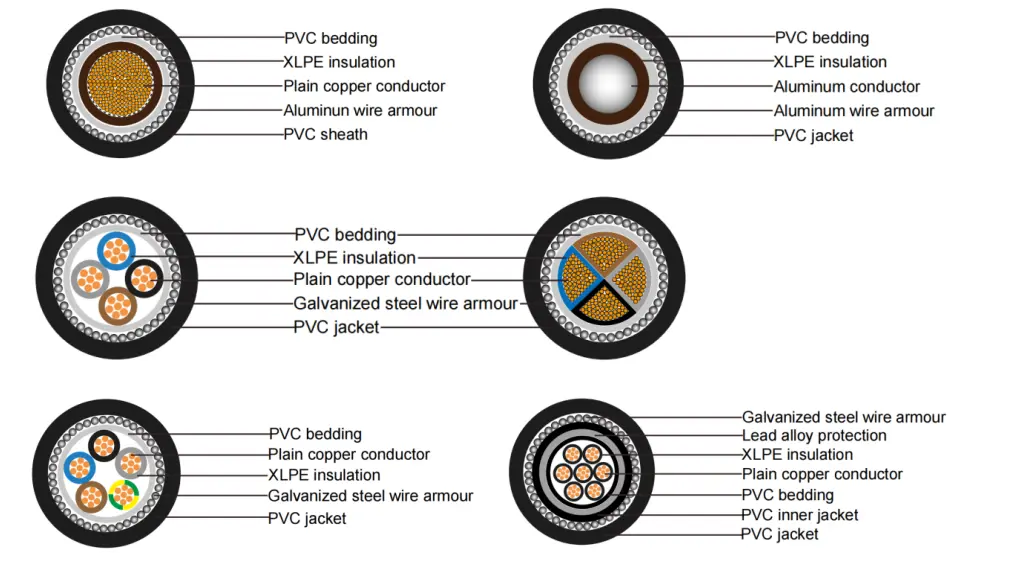

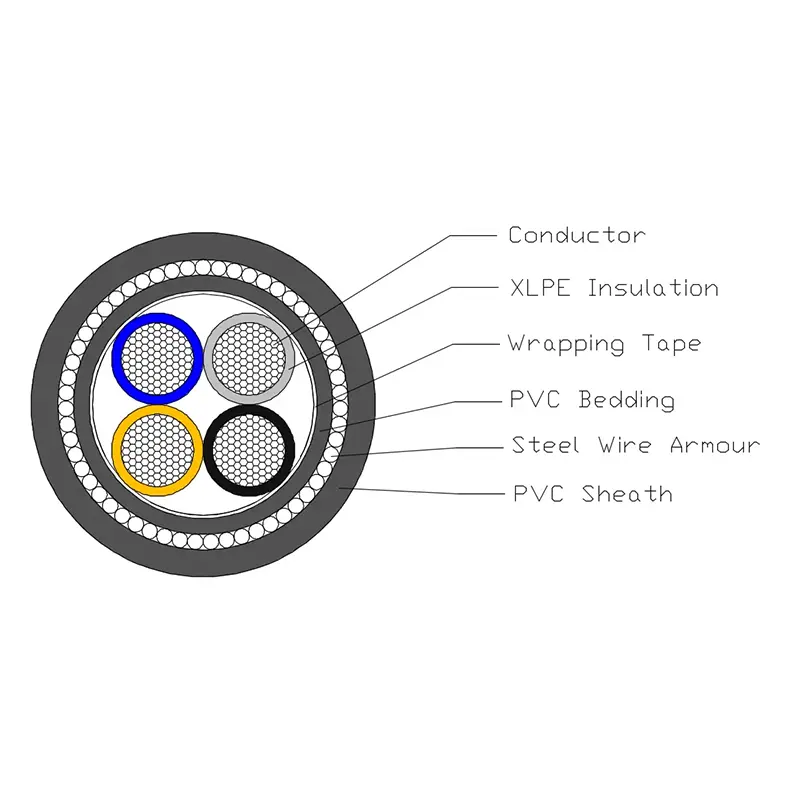

Ang XLPE Insulated PVC Sheathed SWA Power Cable ay binubuo ng T1R copper conductor , XLPE insulation, PVC bedding, Steel-weirs armor at PVC sheath.
Konduktor: Solid Copper o Aluminum conductor , pabilog o Hugis, Class 2 hanggang BS EN 60228.
Insulation: XLPE Type GP8 ayon sa BS 7655-1.3
Core Color: 1 core: borwn o blue
2 core: pinanganak, asul
3 core: borwn, black, Gray
4 na core: asul, borwn, black, Gray
5 core:berde/dilaw, asul, borwn, black, Gray
Higit sa 5 coes: mga puting core na may itim na numero
Bedding: Ang bedding ay dapat na extruded polymeric material na pare-pareho sa operating temperature ng cable.
Steel-wires armor: Single core cable: aluminum wire armor
Multi core cable: steel wire armor
Panlabas na kaluban: Ang kaluban ay dapat ilabas na materyal na PVC ayon sa uri 9 na tinukoy sa BS 7655-4.2.
Ang BS 5467 Power Cable ay nagtataglay ng malinaw na tinukoy na mga parameter ng elektrikal at pisikal na pagganap. Nakatakda ang rate na boltahe nito sa dalawang antas: 600kV at 1000kV, na nakakatugon sa mga kinakailangan sa boltahe sa iba't ibang mga sitwasyon. Sa pagsubok sa kaligtasan ng elektrikal, ang produkto ay nakatiis ng 3.5kV na boltahe ng pagsubok sa loob ng 5 minuto nang walang anumang pagkasira, na ganap na nagpapakita ng pagiging maaasahan ng pagganap ng pagkakabukod ng kuryente nito. Tungkol sa kakayahang umangkop sa temperatura, ang produktong ito ay may malawak na hanay ng temperatura ng pagpapatakbo at maaaring gumana nang matatag sa mga kapaligiran mula 0 ℃ hanggang +90 ℃. Samantala, ang temperatura ng short-circuit nito ay maaaring umabot sa +250 ℃, na nagpapakita ng mahusay na pagtutol sa mataas na temperatura. Higit pa rito, ang produktong ito ay nagtataglay ng pambihirang flexibility, na may pinakamababang radius ng baluktot na 12 beses sa panlabas na diameter nito, na nagpapadali sa pag-install at mga kable sa iba't ibang kumplikadong kapaligiran. Sa mga tuntunin ng flame retardancy, ang produktong ito ay nakakatugon sa BS EN 60332-1-2 flame retardant rating standard, na epektibong binabawasan ang panganib ng sunog.
Mga Karaniwang Pagsusuri sa Cable
Conductor DC Resistance Test: Isagawa ang conductor DC resistance test sa 20ºC. Ang sinusukat na halaga ng resistensya ng conductor DC ay dapat na mahigpit na sumunod sa mga nauugnay na kinakailangan ng Seksyon 2 ng pamantayan ng BS EN 60228.
Electrical Cable Voltage Test: Maglagay ng boltahe na 3500V sa cable sa loob ng 5 minuto. Sa prosesong ito, ang cable ay hindi dapat makaranas ng anumang pagkasira.
Mga Pagsusulit sa Sampling
Inspeksyon ng Structure ng Conductor: Ang istraktura ng conductor ay dapat na ganap na sumunod sa mga teknikal na kinakailangan na tinukoy sa BS EN 60228.
Dimensional Inspection: Ang mga sukat ng insulation, inner lining, wire armor, at sheath ng cable ay dapat matugunan lahat ang mga partikular na kinakailangan sa Talahanayan 3 ng BS 5467.
Single Cable Burning Test: Ang mga resulta ng single cable burning test ay dapat sumunod sa mga kinakailangan ng BS EN 60332-1-2.
Uri ng Pagsubok
Pagganap ng Insulation: Ang pagganap ng pagkakabukod ng cable ay dapat matugunan ang mga kinakailangan na tinukoy sa BS 7655-1-3.
Pagganap ng Inner Liner: Ang pagganap ng inner liner ay dapat sumunod sa mga nauugnay na kinakailangan ng Clause 9.2 ng BS 5467.
Sheath Performance: Ang pagganap ng sheath ay dapat matugunan ang mga kinakailangan na tinukoy sa BS 7655-4-2.
Pagsubok sa Pagkatugma: Ang mga resulta ng pagsusulit sa pagiging tugma ay dapat sumunod sa mga kinakailangan ng Annex C ng BS 5467.
Insulation Shrinkage Test: Ang insulation shrinkage test ay dapat sumunod sa mga kinakailangan ng Clause 18.3 ng BS 5467, at ang paraan ng pagsubok ay isasagawa ayon sa BS EN 60811-502.
Sheath Shrinkage Test: Ang sheath shrinkage test ay dapat sumunod sa mga kinakailangan ng Clause 18.6 ng BS 5467.
Sheath Tear Resistance Test: Ang sheath tear resistance test ay dapat matugunan ang mga kinakailangan ng Annex D ng BS 5467.
|
Pinakamataas na pagtutol ng conductor at armor |
||||
|
para sa Single-core cable sa 20 ℃ |
||||
|
Uri |
Max Resistance sa 20 ℃ |
|||
|
Nominial Cross-section area ng conductor |
Konduktor |
Aluminum wire armor |
||
|
tanso |
aluminyo |
Mga cable na may stranded copper conductor |
Mga cable na may stranded aluminum conductor |
|
|
mm2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
Pinakamataas na pagtutol ng conductor at armor |
||||||
|
para sa cable mula 2 hanggang 5 core sa 20 ℃ |
||||||
|
Uri |
Max Resistance sa 20 ℃ |
|||||
|
Nominial Cross-section area ng conductor |
Konduktor |
Steel wire armor |
||||
|
tanso |
aluminyo |
Mga cable na may stranded copper conductor |
||||
|
2 core |
3 core |
4 core |
5 core |
|||
|
mm2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
Kasalukuyang-carrying capacity sa amperes（A）
|
Na-rate na boltahe 0.6/1kV XLPE insulation power cable |
|||||||||
|
kasalukuyang-carrying capacity sa amperes（A） |
|||||||||
|
Temperatura sa paligid：sa hangin：40℃，sa lupa：25℃ |
|||||||||
|
Temperatura ng konduktor: 90 ℃ |
|||||||||
|
Soil thermal resistance coefficient：1.0k·m/W |
|||||||||
|
Uri |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Bilang ng core |
Nag-iisang core |
|
Maraming core |
||||||
|
Cross-section area, mm2 |
Sa hangin |
Sa lupa |
|
Sa hangin |
Sa lupa |
||||
|
Cu |
Sinabi ni Al |
Cu |
Sinabi ni Al |
|
Cu |
Sinabi ni Al |
Cu |
Sinabi ni Al |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Tandaan: Ang baluti ng mga single-core na cable ay gawa sa mga non-magnetic na materyales. |
|||||||||
Mga Detalye ng Packaging:
Ito ay tinutukoy ng dami at mga kinakailangan na iyong binili. Maaaring makipag-ayos.
Port: Tianjin Port
Paghahatid: Sa pamamagitan ng Dagat, Sa pamamagitan ng Air, Sa pamamagitan ng express.
