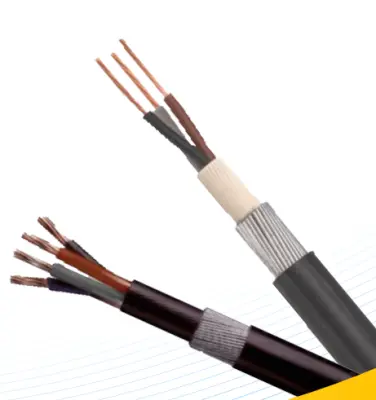

BS 6346 Power Cable

Ang Tianjin Beida ay isang tagagawa at supplier ng China BS 6346 Power Cable. Ang ganitong uri ng cable ay maaaring gamitin para sa power supply at control lines sa mga low voltage system. Ang cable ay insulated at sheathed sa pamamagitan ng PVC at protektado ng steel wire armor. Ang cable ay maaaring makatiis sa pag-igting at presyon. Maaari itong mai-install sa loob ng mga gusali o ilibing nang direkta sa ilalim ng lupa.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Bilang isang propesyonal na tagagawa, ang BS 6346 power cable ng Beida ay gumagamit ng mga advanced na PVC insulation at sheath na materyales, na may disenyo ng steel wire armor, na maaaring epektibong labanan ang panlabas na tensyon at presyon upang matiyak ang pangmatagalang matatag na operasyon ng cable. Nag-aalok ang mga BS 6346 power cable ng mataas na antas ng kaligtasan at katatagan, naka-install man sa loob ng mga gusali o nakabaon nang direkta sa ilalim ng lupa. Ang copper conductor, PVC cushion at steel wire armor na disenyo nito ay nagbibigay-daan sa cable na makatiis ng pisikal na presyon sa mga kumplikadong kapaligiran, matiyak ang normal na operasyon ng mga power system, at malutas ang problema na ang mga tradisyunal na power cable ay madaling masira sa malupit na kapaligiran.

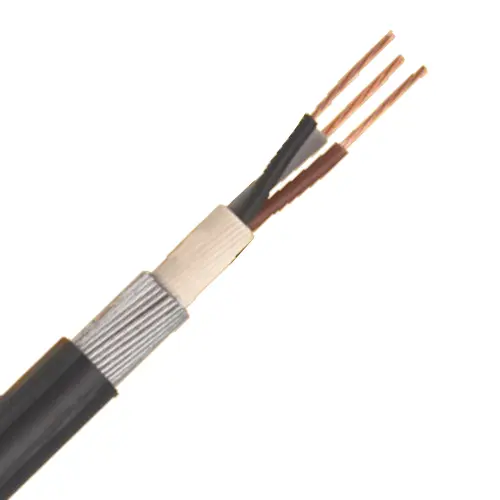

Istraktura ng Produkto

Bs 6346 Power Cable

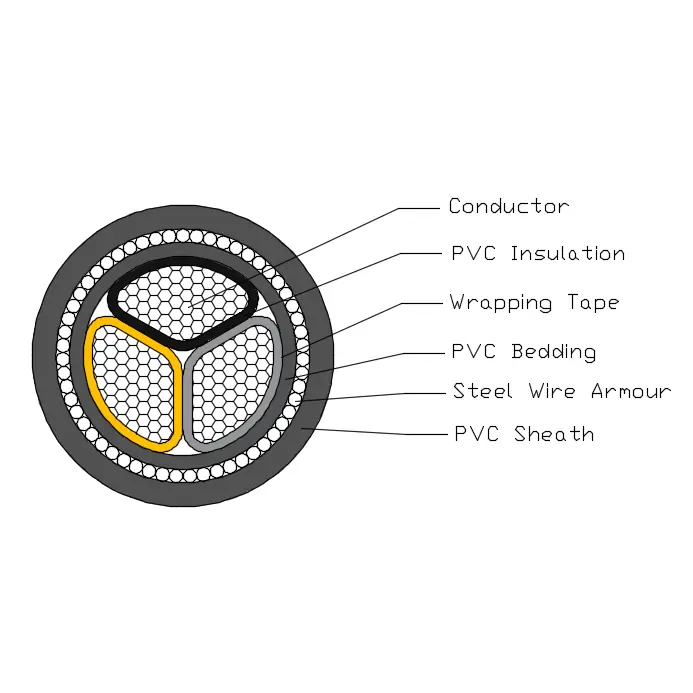

Ang BS 6346 Power Cable ay binubuo ng T1R copper conductor , PVC insulation, PVC bedding, Steel-weirs armor at PVC sheath.

Konduktor: Solid Copper o Aluminum conductor , pabilog o Hugis, Class 2 hanggang BS EN 60228.

Pagkakabukod: Uri ng PVC GP8 ayon sa BS 7655-1.3

Core Color: 1 core: borwn o blue

2 core: pinanganak, asul

3 core: borwn, black, Gray

4 na core: asul, borwn, black, Gray

5 core:berde/dilaw, asul, borwn, black, Gray

Higit sa 5 coes: mga puting core na may itim na numero

Bedding: Ang bedding ay dapat i-extruded LSOH polymeric material na pare-pareho sa operating temperature ng cable.

Steel-wires armor: Single core cable: aluminum wire armor

Multi core cable: steel wire armor

Panlabas na kaluban: Ang kaluban ay dapat ilabas na PVC Type TM1 na materyal na tinukoy sa BS 7655.

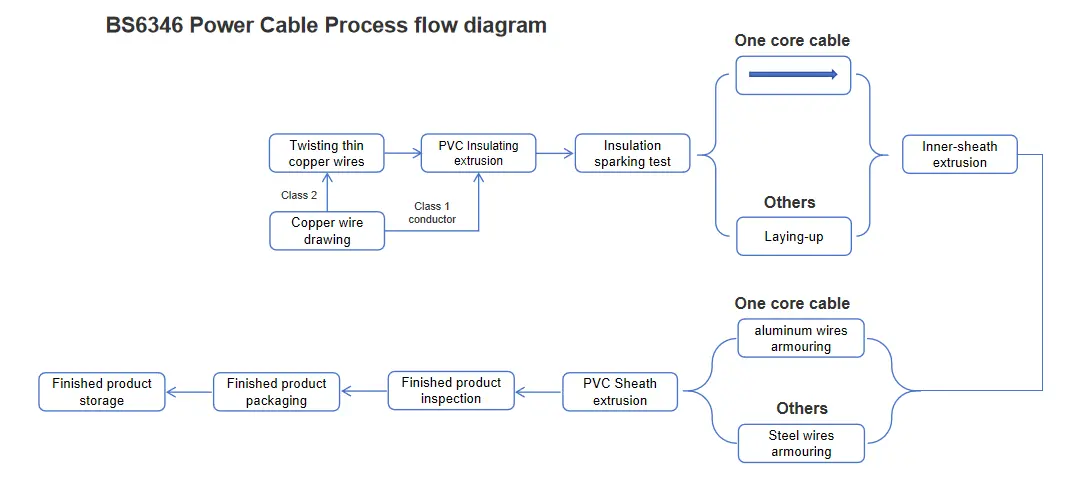

Diagram ng daloy ng proseso

Bs 6346 Power Cable

Parameter ng pagganap

Na-rate na boltahe: 600/1000kV

Test boltahe: 3.5kV sa loob ng 5 minuto walang naganap na pagkasira

Temperatura sa pagtatrabaho: 0º C hanggang +60 ºC

Temperatura ng short circuit: +160 ºC

Minimum Bending radius: 12* OD;

Flame-retradant: BS EN 60332-1-2

kagamitan sa produksyon at inspeksyon

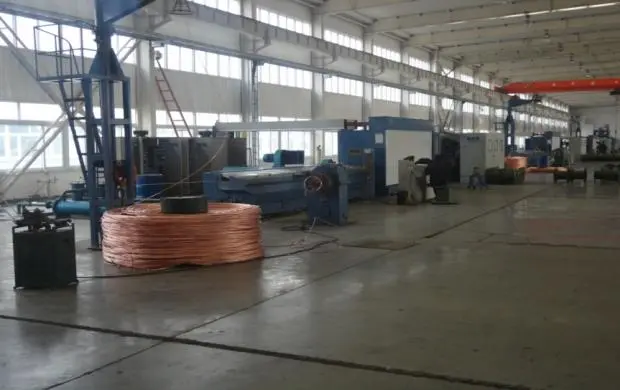

makinang pangguhit

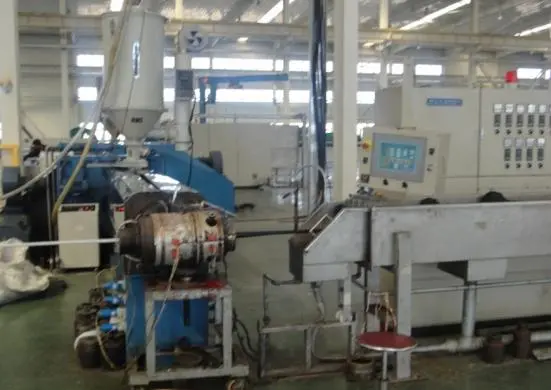

insulation extruder

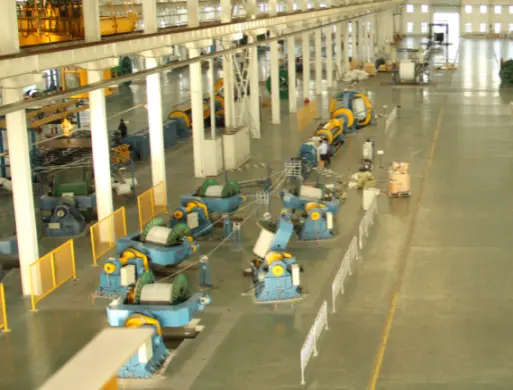

cable-dating

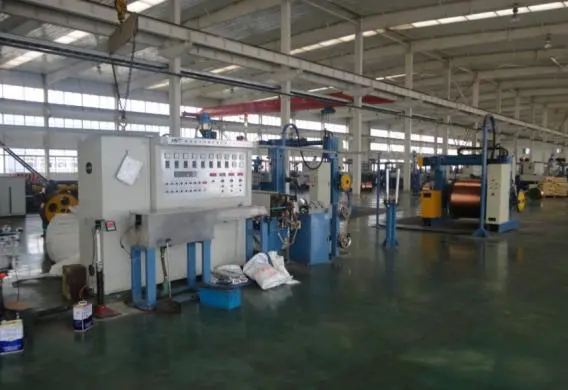

sheath extruder

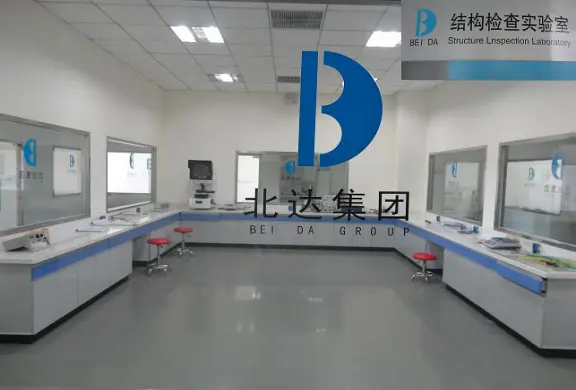

structural at electrical performance laboratoryo

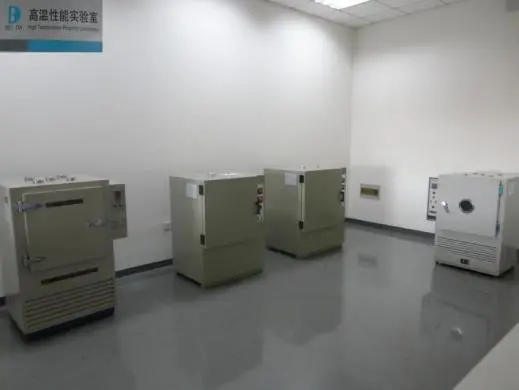

init aging silid

Kasalukuyang-carrying capacity sa amperes（A）

Na-rate na boltahe 0.6/1kV PVC insulation power cable na kasalukuyang nagdadala ng kapasidad sa amperes（A）Temperatura sa paligid：sa hangin：40℃，sa lupa：25℃ Temperatura ng konduktor：70℃ Coefficient ng thermal resistance ng lupa：1.0k·m/W
Na-rate na boltahe 0.6/1kV PVC insulation power cable na kasalukuyang nagdadala ng kapasidad sa amperes（A）Temperatura sa paligid：sa hangin：40℃，sa lupa：25℃ Temperatura ng konduktor：70℃ Coefficient ng thermal resistance ng lupa：1.0k·m/W
Uri	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Bilang ng core	Nag-iisang core				Maraming core
Cross-section area, mm²	Sa hangin		Sa lupa		Sa hangin		Sa lupa
Cross-section area, mm²	Cu	Sinabi ni Al	Cu	Sinabi ni Al	Cu	Sinabi ni Al	Cu	Sinabi ni Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Tandaan: Ang baluti ng mga single-core na cable ay gawa sa mga non-magnetic na materyales.
