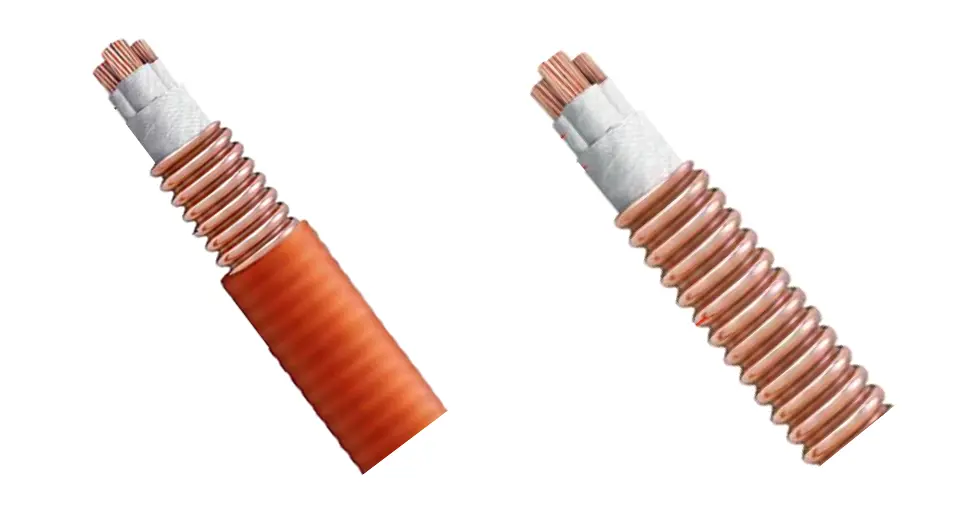

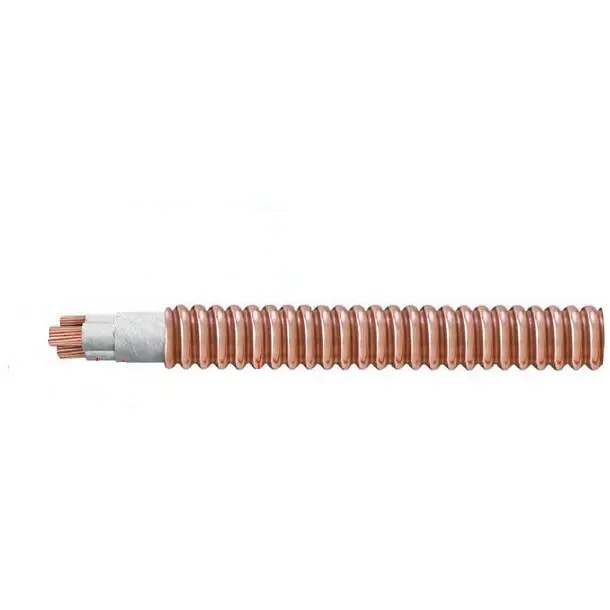

RTTZ Fire-retardant Corrugated Copper Cable

Piliin ang Tianjin Beida bilang iyong tagagawa at supplier, pumili ng maaasahang solusyon sa RTTZ Fire-retardant Corrugated Copper Cable. Maaari kaming mag-alok ng mga direktang presyo ng pabrika.

Saklaw ng aplikasyon:

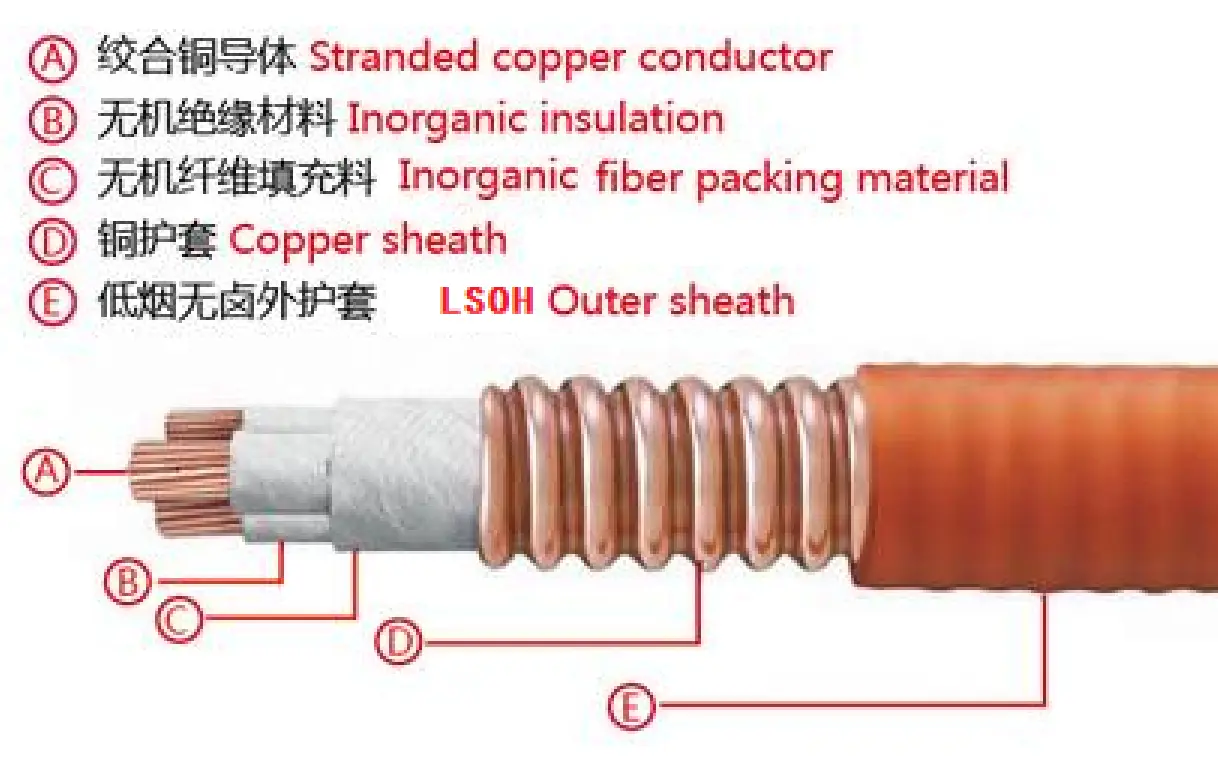

Istraktura ng Produkto

Konstruksyon ng cable at mga teknikal na kinakailangan

Konduktor: I-adopt ang una o pangalawang uri ng annealed copper conductor.

Mineral insulation layer: Ginagawa ito sa pamamagitan ng pagbabalot ng fire-resistant mica tape o iba pang mineral insulation tape na may katulad na mga function.

Cable assembly at protective layer: Ang mga cable core ay mahigpit na pinupuno ng mga materyales na nagtataglay ng flame retardant at fireproof properties, at ang protective layer ay binubuo ng angkop na flame retardant at fire-resistant tape na nakabalot sa paligid.

Copper metal sheath: Ito ay ginawa gamit ang copper strip argon arc welding technology at corrugated.

Sheath layer: Ito ay gawa sa halogen-free, low-smoke, flame-retardant polyolefin sheathing material. Sa pangkalahatan, ito ay orange o tangerine, ngunit ang itim ay maaaring mapili ayon sa mga kinakailangan.

diagram ng istruktura

Parameter ng pagganap

Ang rate ng boltahe ng RTTZ Fire-retardant Corrugated Copper Cable ay 0.6/1kV. Ang boltahe ng pagsubok ay nakatakda sa 3.5kV, at ang boltahe ay patuloy na inilalapat sa loob ng 5 minuto nang walang anumang pagkasira na nagaganap sa panahong ito. Ang maximum na pinapayagang pangmatagalang temperatura ng pagpapatakbo ng cable conductor ay 90 ℃.

Kapag naglalagay ng mga cable, ang temperatura sa paligid ay hindi dapat mas mababa sa 0 ℃. Ang minimum na baluktot na radius ay 12 beses ang panlabas na diameter ng cable. Ang mineral insulation layer ay maingat na ginawa gamit ang maraming layer ng fire-resistant mica tape.

Sa 20ºC, ang conductor resistance ay dapat na mahigpit na sumunod sa mga tinukoy na pamantayan para sa type 1 o type 2 annealed copper conductor sa GB/T 3956 at IEC 60228. Sa ambient temperature, ang insulation resistance ng cable ay hindi dapat mas mababa sa 100 MΩ·km.

Sa mga tuntunin ng pagsubok sa paglaban sa sunog, ganap nitong natutugunan ang mga karaniwang kinakailangan ng GB/T 34926. Ang partikular na paraan ng pagsubok ay ang mga sumusunod:

Una, magsagawa ng mga pagsubok sa C, W, Z alinsunod sa pamantayan ng BS 6387;

Pangalawa, ang pagsusulit ay isasagawa alinsunod sa mga probisyon ng BS 8491;

Pangatlo, magsagawa ng pagsubok sa paglaban sa sunog ayon sa GB/T 19216.21, na may kontrol sa temperatura sa 950~1000 ℃, isang tagal ng pagkakalantad sa sunog na 180 minuto, at isang panahon ng paglamig na 15 minuto. Sa panahong ito, ang cable ay hindi dapat magpakita ng mga short circuit o open circuit.

Paraan ng representasyon ng produkto

Code ng Produkto

Mica tape mineral insulated corrugated copper sheathed cable…….R

Polyolefin outer sheath……………………Y

Konduktor ng tanso .......................... T

Halogen-free at low-smoke ………………………WD (opsyonal)

Kaluban ng tanso .......................... T

Flame retardant grades A/B/C... ZA/B/C

Mika tape ..............................................................................................Z

Na-rate na boltahe ………………………0.6/1

Mga pagtutukoy ng cable

Mga pag-iingat para sa mga cable

Pag-install

Paraan ng pagtula: Maaari itong ilagay sa mga tunnel, cable trenches, trays, troughs, at shafts, na sumusuporta sa parehong nakalantad at nakatagong pagtula. Para sa mga single-core cable, ipinagbabawal ang paggamit ng mga magnetic conductive na materyales (tulad ng iron wire) para sa fixation upang maiwasan ang eddy current loss.

Baluktot at span: Kontrolin ang radius ng baluktot ayon sa mga pagtutukoy ng tagagawa. Sanggunian para sa pahalang na hanger span: Para sa mga panlabas na diameter na ≤20mm, ang span ay 400mm; para sa mga >20mm, ang span ay 800mm. Para sa vertical support span: Para sa panlabas na diameters ≤20mm, ang span ay 1500mm; para sa mga >20mm, ang span ay 1000mm.

Pag-unwinding at pag-aayos: I-unwind ang cable ayon sa direksyon na minarkahan sa cable reel upang maiwasan ang pag-twist; sumangguni sa mga kinakailangan sa itaas para sa span ng fixation sa loob ng cable tray.

Terminal at connector

Paggawa ng terminal: Alisin ang humigit-kumulang 300mm ng insulation mula sa dulong conductor, i-crimp ang wire nose, at gumamit ng megohmmeter upang subukan ang insulation resistance sa pagitan ng copper sheath at ng conductor, gayundin sa pagitan ng mga conductor. Pagkatapos matiyak na ang insulation resistance ay kasiya-siya, maglapat ng heat-shrinkable sleeve para sa sealing.

Mga intermediate connector: Mas gustong gumamit ng mga natapos na connector na may rating na paglaban sa sunog na pare-pareho sa body ng cable. Sa panahon ng pag-install sa site, kinakailangan upang matiyak ang sealing at pagkakabukod upang mabawasan ang mga fault point.

Operasyon at pagpapanatili

Pagkontrol sa temperatura: Sa panahon ng normal na operasyon, ang temperatura ng konduktor ay hindi dapat lumampas sa 90 ℃. Kapag ang konduktor ay hindi nahawakan at hindi nakipag-ugnayan sa mga nasusunog na materyales, ang temperatura ng kaluban ay maaaring itaas sa 105 ℃.

Pagsusuri sa pagkakabukod: Regular na gumamit ng megger upang subukan ang paglaban sa pagkakabukod upang matiyak na walang kahalumigmigan o pinsala; ang tansong kaluban ay kailangang mapagkakatiwalaang pinagbabatayan upang matiyak ang kaligtasan.

Pag-iwas at proteksyon sa pagkawala: Iwasang magasgasan ang kaluban gamit ang mga matutulis na bagay, at magdagdag ng mga manggas na proteksiyon kapag dumadaan sa mga dingding/palapag na slab upang maiwasan ang mekanikal na pinsala.

Packaging at Delivery

Mga Detalye ng Packaging:

Ito ay tinutukoy ng dami at mga kinakailangan na iyong binili. Maaaring makipag-ayos.

Port: Tianjin Port

Paghahatid: Sa pamamagitan ng Dagat, Sa pamamagitan ng Air, Sa pamamagitan ng express.
