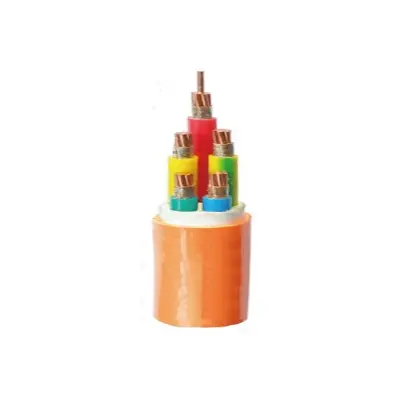

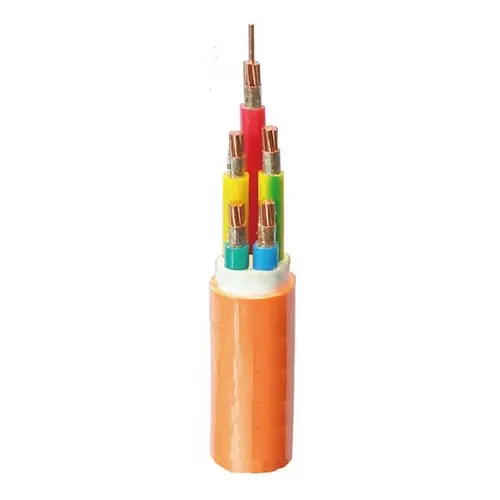

BBTRZ Flexible Fire-resistant Cable

Saklaw ng aplikasyon:

Ang BBTRZ Flexible Fire-resistant Cables ay ginagamit bilang pangunahing linya ng supply ng kuryente mula sa substation (o pangunahing distribution room) hanggang sa fire protection system, o sa mga espesyal at Class I na lokasyon. Kinakailangan ang mga ito na gamitin bilang Class A na mga kable na lumalaban sa sunog o bilang kapalit para sa pangmatagalang paggamit ng 90°C na low-smoke, halogen-free na flame-retardant na mga cable. Ang mga cable na ito ay ginagamit sa mga fixed installation application.

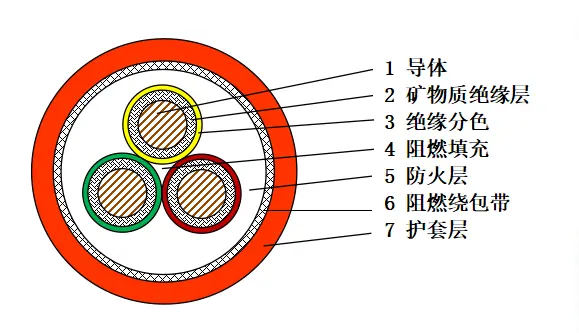

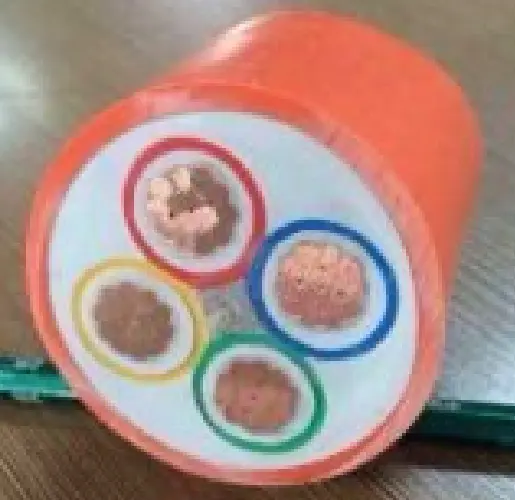

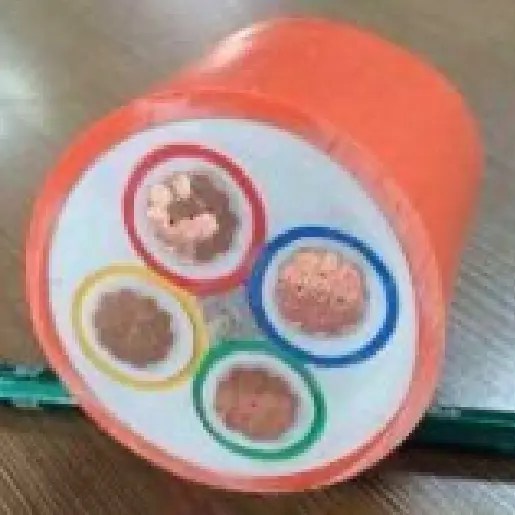

Istraktura ng Produkto

Ang disenyo ng istraktura ng cable ay maselan at propesyonal. Ang bahagi ng conductor ay gumagamit ng alinman sa una o pangalawang uri ng annealed copper conductor, na ipinagmamalaki ang mahusay na conductivity at flexibility, na nakakatugon sa mga pangangailangan ng power transmission ng iba't ibang mga sitwasyon.

Ang mineral insulation layer ay gumagamit ng nakabalot na fire-resistant na mica tape, na, dahil sa mga natatanging katangian ng materyal nito, ay epektibong makakapigil sa pagkalat ng apoy sa harap ng mataas na temperatura o apoy, na nagbibigay ng maaasahang proteksyon sa sunog para sa cable.

Ang color-coded insulation layer ay gumagamit ng cross-linked polyethylene insulation material, na may iba't ibang paraan ng color coding. Maaaring magdagdag ng insulation colorant, o maaaring gumamit ng mga color tape, may kulay na sinulid, atbp., na nagpapadali sa mabilis at tumpak na pagkakakilanlan ng mga circuit sa panahon ng pag-install at pagpapanatili ng cable.

Sa proseso ng pagpuno ng cable, ginagamit ang mga materyales sa pagpuno ng flame-retardant sa gitna upang pigilan ang pagpapalaganap ng apoy. Samantala, ang wrapping tape ay maaaring gamitin upang itali ang mga materyales sa pagpuno upang matiyak ang mahigpit na pagpuno at katatagan ng istruktura.

Ang layer na lumalaban sa sunog ay binubuo ng mga mineral at mga wrapping tape. Una, ang isang layer ng mineral na materyal, na nagtataglay ng mga pakinabang tulad ng paglaban sa sunog, tibay ng sunog, mataas na temperatura na paglaban, at thermal insulation, ay pinalabas sa cabled core upang makagawa ng fire barrier. Ang panlabas na layer ay protektado ng isang flame-retardant tape na nakabalot sa paligid nito upang mapahusay ang epektong lumalaban sa sunog at matiyak ang ligtas na operasyon ng cable sa matinding kapaligiran.

Ang sheath ay gawa sa halogen-free, low-smoke, flame-retardant polyolefin sheathing material, na nagpapakita ng mahusay na flame retardant properties at hindi gumagawa ng nakakapinsalang usok sa panahon ng combustion, kaya binabawasan ang pinsala sa mga tauhan at sa kapaligiran. Karaniwang orange o tangerine ang kaluban, na kapansin-pansin at madaling makilala. Maaari din itong kulayan ng itim kapag hiniling upang matugunan ang mga pangangailangan ng iba't ibang mga sitwasyon sa paggamit.

Parameter ng pagganap

Ang rate na boltahe ng BBTRZ Flexible Fire-resistant Cables na ito ay 0.6/1kV. Sa yugto ng pagsubok, ang boltahe ng pagsubok na 3.5kV ay inilapat sa loob ng 5 minuto, at walang naganap na pagkasira. Ang pangmatagalang pinahihintulutang limitasyon sa temperatura ng pagpapatakbo ng cable conductor ay 90 ℃. Kapag inilalagay ang cable, ang temperatura ng kapaligiran ay hindi dapat mas mababa sa 0 ℃. Ang pinakamababang radius ng baluktot ay 12 beses sa panlabas na diameter ng cable (12*OD). Ang mineral insulation layer ay gawa sa maraming layer ng mica tape na may mga katangiang lumalaban sa sunog.

Sa mga tuntunin ng paglaban sa sunog, ang cable na ito ay nakakatugon sa mga kinakailangan ng parehong corporate standards at IEC 60331-1, na may tagal ng pagkasunog na hanggang 180 minuto. Tungkol sa resistensya ng conductor sa 20ºC, dapat itong sumunod sa mga detalye para sa alinman sa Type 1 o Type 2 na annealed copper conductor gaya ng nakabalangkas sa GB/T 3956 at IEC 60228. Para naman sa insulation resistance, ang insulation resistance ng cable ay hindi dapat mas mababa sa 100 MΩ·km sa ambient temperature.

Bilang karagdagan, ang natapos na cable ay dapat sumailalim sa isang pagsubok sa paglaban sa sunog, na may pamamaraan ng pagsubok na sumusunod sa mga probisyon ng GB/T 19216.21. Ang temperatura para sa pagkakalantad ng apoy ay nakatakda sa 950~1000 ℃, na may tagal na 180 minuto, na sinusundan ng panahon ng paglamig na 15 minuto. Sa panahong ito, ang cable ay hindi dapat magpakita ng mga short circuit o open circuit.

Mga karaniwang pagtutukoy ng cable

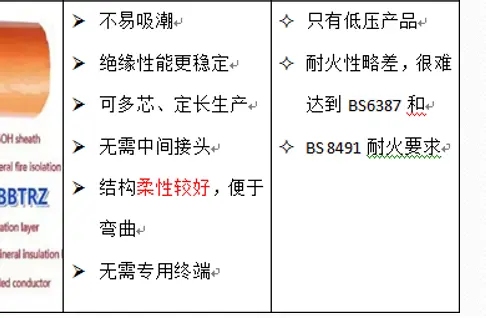

Mga kalamangan at kawalan ng flexible fire-resistant cable BBTRZ kumpara sa mineral insulated cable BTTZ:

Mga kalamangan:

Ang pagkakabukod ng cable ay hindi madaling kapitan ng pagsipsip ng kahalumigmigan at may matatag na pagganap ng pagkakabukod.

Ang maramihang mga core ay maaaring gawin sa mga nakapirming haba, na binabawasan ang bilang ng mga intermediate na konektor sa mga cable.

Ang istraktura ay nababaluktot, pinapadali ang baluktot ng cable at binabawasan ang kahirapan sa pagtula.

Maaaring gamitin ang mga cable nang walang dedikadong pagwawakas, na binabawasan ang halaga ng mga accessory.

Mga Kakulangan: Ang paglaban sa sunog ay bahagyang mas mababa at hindi matugunan ang mga kinakailangan ng BS 8491.

Ang pinakamataas na temperatura ng pagpapatakbo ay 90 ℃, na hindi umabot sa 250 ℃ ng BTTZ

Ang pinakamataas na antas ng pagganap ng pagkasunog ay maaaring matugunan ang mga kinakailangan ng Class B1, ngunit hindi matugunan ang mga kinakailangan ng Class A.

Mga sitwasyon ng aplikasyon:

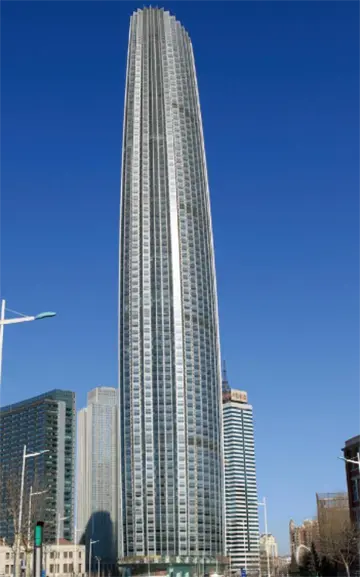

mataas na gusali

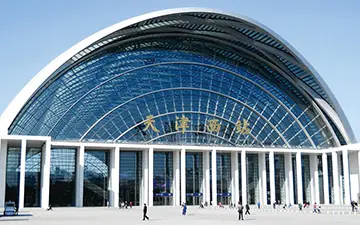

istasyon ng tren

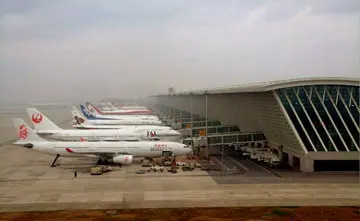

terminal ng paliparan

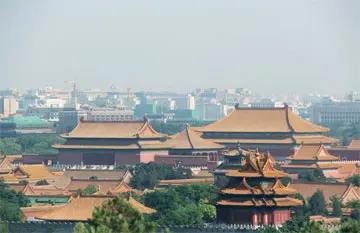

mga lugar ng makasaysayang interes at magagandang tanawin

Packaging at Delivery

Mga Detalye ng Packaging:

Ito ay tinutukoy ng dami at mga kinakailangan na iyong binili. Maaaring makipag-ayos.

Port: Tianjin Port

Paghahatid: Sa pamamagitan ng Dagat, Sa pamamagitan ng Air, Sa pamamagitan ng express.
