XLPE Insulated PVC Sheathed SWA Power Cable

Ang XLPE Insulated PVC Sheathed SWA Power Cable ay binubuo ng T1R copper conductor , XLPE insulation, PVC wrapping tape Steel-weirs armor at PVC sheath.

Ang mga karaniwang uri ng cable ay YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA.

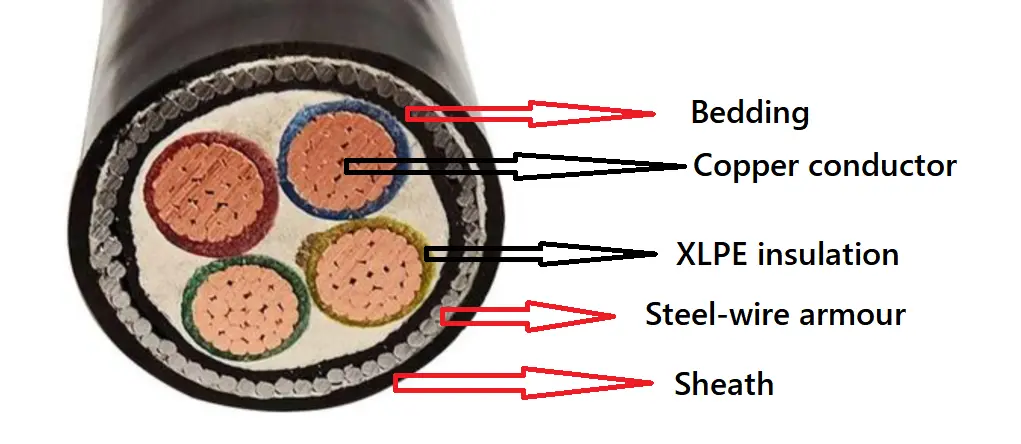

Istraktura ng Produkto

Ang XLPE Insulated PVC Sheathed SWA Power Cable ay binubuo ng T1R copper conductor , XLPE insulation, PVC wrapping tape Steel-weirs armor at PVC sheath.

Konduktor: Copper o Aluminum conductor , round standed o Shaped, Class 2 hanggang IEC 60228

at GB/T 3956-2008, Para sa cross-section area ay hindi hihigit sa 6mm², isang solidong bilog

maaaring gamitin ang conductor, Class 1 hanggang IEC 60228 at GB/T 3956-2008.

Insulation: Ang kapal ng pagkakabukod, ang materyal na ari-arian ay dapat ayon sa IEC 60502 at GB/T 12706.

Core Color: 1 core: pula o dilaw o berde o asul o itim

2 core: pula, asul o pula, itim

3 core: dilaw, berde, pula o pula, dilaw, asul

4 na core: dilaw, berde, pula, asul o pula, dilaw, asul, itim

5 core: dilaw, berde, pula, asul, itim o pula, dilaw, asul, itim, berde

Higit sa 5 coes: mga puting core na may itim na numero o ibang kulay na ribbon

Panloob na mga takip: Ang mga panloob na takip ay maaaring ma-extruded o lapped. Ang mga materyales ay dapat na angkop para sa operating temperatura ng cable at tugma sa insulating material.

Steel-wires armour: Sa mga multicore cable, ang armor ay dapat ilapat sa isang panloob na takip na sumusunod sa mga wire na bakal. Ang mga single-core cable para gamitin sa a.c. Ang mga sistema ay dapat na binubuo ng mga non-magnetic steel wires.

Panlabas na kaluban: Ang kapal ng kaluban, ang materyal na ari-arian ay dapat ayon sa IEC 60502 at GB/T 12706.

Flame-retradant cable: Flame-retardant PVC outer sheath material ay dapat gamitin. Ang mga marka ng flame retardant ay maaaring uriin sa tatlong kategorya: Bunch A, B, at C.

Fire-resistance cable: Dalawang layer ng Mica tape ang dapat sugat sa paligid ng konduktor.

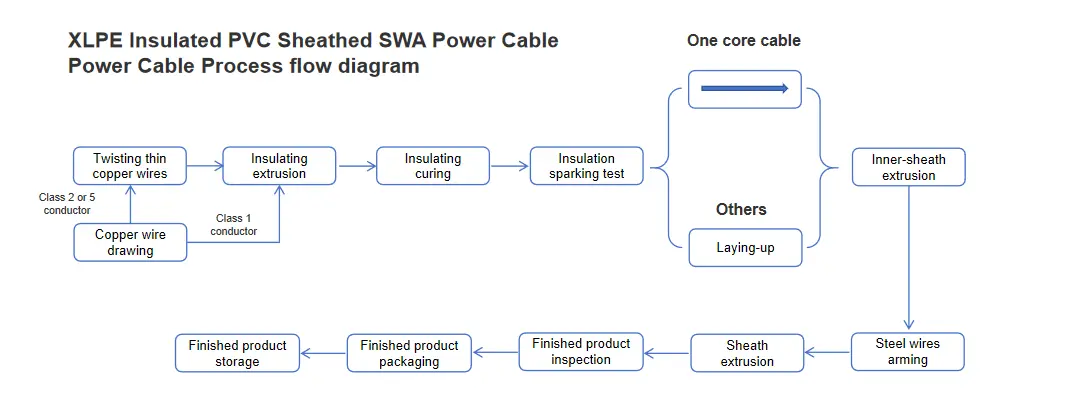

Diagram ng daloy ng proseso

Parameter ng pagganap

Na-rate na boltahe: 0.6/1 kV

Test boltahe: 3.5kV sa loob ng 5 minuto walang naganap na pagkasira

Temperatura sa pagtatrabaho: -5º C hanggang +90 ºC

Temperatura ng short circuit: +250 ºC

Minimum Flexing Bending radius: 15* OD;

Minimum na Static Bending radius: 10* OD;

Pagsubok sa cable:

1. Pagsubok sa resistensya ng conductor DC: Ang 20ºC conductor DC resistance ay dapat sumunod sa GB/T 3956-2008, IEC 60228.

2. Pagsubok sa boltahe ng AC: 3.5kV/5min, walang pagkasira.

Pagsubok ng sampling:

1. Inspeksyon ng istruktura ng konduktor: Dapat itong sumunod sa mga teknikal na kinakailangan ng GB/T 3956-2008, IEC 60228.

2. Ang laki ng insulation, lining, steel tape armor at sheath structure ay dapat sumunod sa mga kinakailangan ng GB/T 12706.1-2020, IEC 60502.1.

Thermal elongation test:

Ang mga pamamaraan ng sampling at pagsubok ay dapat sumunod sa mga probisyon ng GB/T 2951.21-2008, IEC 60811-2-1, Kabanata 9, at ang mga resulta ay dapat sumunod sa mga probisyon ng GB/T 12706.1-2020, IEC 60502.1.

Uri ng pagsubok:

Ang pagsubok sa mekanikal at pisikal na pagganap ng pagkakabukod at kaluban ay dapat sumunod sa mga kinakailangan ng GB/T 12706.1-2020 at IEC 60502.1.

Ang pagganap ng kuryente ay dapat sumunod sa GB/T 12706.1-2020, IEC 60502.1

Ang nag-iisang cable burning test ay dapat sumunod sa GB/T 19666-2019, IEC 60332.

Ang bundle na flame retardant test ng cable ay nakakatugon sa mga kinakailangan ng GB/T 19666-2019, IEC 60332.

Ang pagsubok sa paglaban sa sunog ng mga kable ay dapat sumunod sa mga kinakailangan ng GB/T 19666-2019 at IEC 60331.

Kasalukuyang-carrying capacity sa amperes（A）

Packaging at Delivery

Mga Detalye ng Packaging:

Ito ay tinutukoy ng dami at mga kinakailangan na iyong binili. Maaaring makipag-ayos.

Port: Tianjin Port

Paghahatid: Sa pamamagitan ng Dagat, Sa pamamagitan ng Air, Sa pamamagitan ng express.
