XLPE Insulated LSZH Sheathed Non-armored Power Cable

XLPE Insulated LSZH Sheathed Non-armored Power Cables ay ang mga de-kalidad na produkto na inaalok ng Tianjin Beida, kami ay isang maaasahang manufacturer at supplier. Ang serye ng mga cable na ito ay gumagamit ng XLPE insulation na ginawa sa pamamagitan ng isang pisikal na proseso ng cross-linking, na hindi lamang nagtataglay ng mahusay na mga katangian ng elektrikal (temperatura resistance hanggang 90 ℃, na may pinakamataas na limitasyon sa temperatura ng operating na 30% na mas mataas kaysa sa mga PVC cable), ngunit nakakamit din ng dual breakthrough sa flame retardancy at environment friendly sa pamamagitan ng pagbabago sa istruktura ng molekular. Ang panlabas na kaluban nito ay gawa sa espesyal na formulated halogen-free, low-smoke na polyolefin na materyal, na gumagawa lamang ng kaunting puting usok sa panahon ng pagkasunog, at ang density ng usok at light transmittance nito ay nakakatugon sa pinakamataas na antas ng mga kinakailangan ng GB/T 17651 standard, na tinitiyak na ang visibility sa mga eksena ng sunog ay nananatili sa isang ligtas na saklaw.

Sa kasalukuyan, ang serye ng cable ng Beida ay nakabuo ng kumpletong product matrix, na sumasaklaw sa lahat ng antas ng boltahe mula 0.6/1kV hanggang 26/35kV, at lahat ng conductor cross-sections mula 1.5mm² hanggang 1000mm². Kabilang sa mga ito, ang uri ng WDZ-YJY ay angkop para sa mga tuyong panloob na kapaligiran, habang ang uri ng WDZ-YJY23 ay may na-optimize na sheath formula para sa mga humid na kapaligiran, at ang uri ng WDZ-YJY43, kasama ang idinagdag nitong disenyo ng longitudinal waterproof layer, ay maaaring matugunan ang mga pangangailangan ng mga espesyal na sitwasyon tulad ng underground pipe corridors.

Istraktura ng Produkto

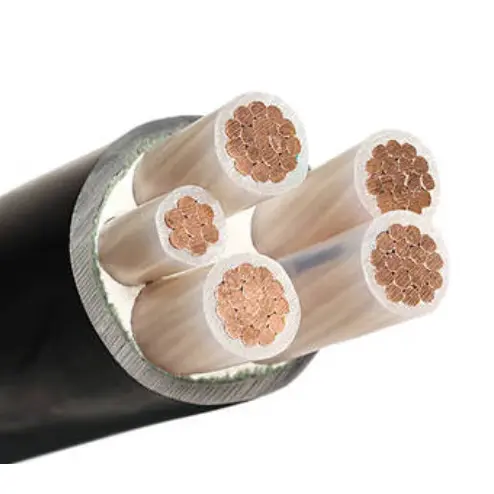

Ang XLPE Insulated LSZH Sheathed Non-armored Power Cable ay binubuo ng T1R copper conductor , XLPE insulation at LSOH polyolefin sheath.

Konduktor: Copper o Aluminum conductor , round standed o Shaped, Class 2 hanggang IEC 60228

at GB/T 3956-2008, Para sa cross-section area ay hindi hihigit sa 6mm², isang solidong bilog

maaaring gamitin ang conductor, Class 1 hanggang IEC 60228 at GB/T 3956-2008.

Insulation: Ang kapal ng pagkakabukod, ang materyal na ari-arian ay dapat ayon sa IEC 60502 at GB/T 12706.

Core Color: 1 core: pula o dilaw o berde o asul o itim

2 core: pula, asul o pula, itim

3 core: dilaw, berde, pula o pula, dilaw, asul

4 na core: dilaw, berde, pula, asul o pula, dilaw, asul, itim

5 core: dilaw, berde, pula, asul, itim o pula, dilaw, asul, itim, berde

Higit sa 5 coes: mga puting core na may itim na numero o ang teknikal na kasunduan sa kliyente

Panlabas na kaluban: Ang kapal ng kaluban, ang materyal na ari-arian ay dapat ayon sa IEC 60502 at GB/T 12706.

Flame-retradant cable: Flame-retardant LSOH polyolefin outer sheath material ay dapat gamitin. Ang mga marka ng flame retardant ay maaaring uriin sa tatlong kategorya: Bunch A, B, at C.

Fire-resistance cable: Dalawang layer ng Mica tape ang dapat sugat sa paligid ng konduktor.

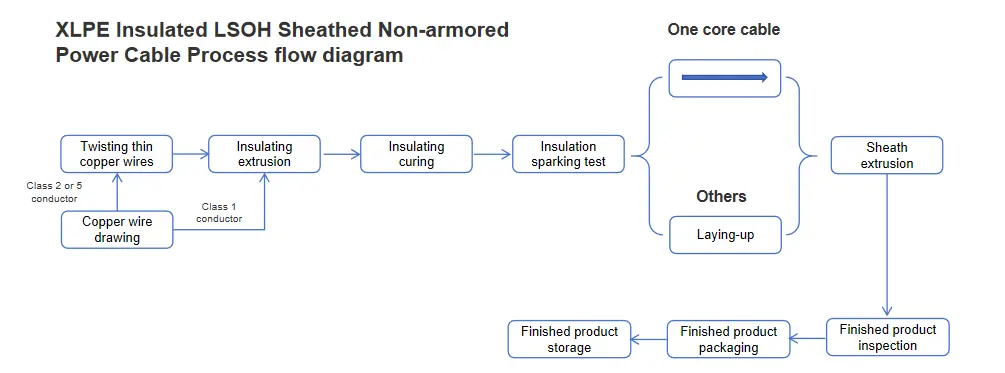

Diagram ng daloy ng proseso

Application ng Produkto

Para sa subway, underground tunnel, civil air defense engineering at iba pang underground closed engineering na mahahalagang factory building, pangunahing laboratoryo, data center, chemical plant, matataas na gusali, ospital, shopping mall, paaralan, gymnasium, sinehan, high-speed rail station/airport waiting room at iba pang mataong lugar na may mataas na pangangailangan para sa kaligtasan at kaagnasan.

Paghahambing sa ordinaryong PVC sheathed cable

Parameter ng pagganap

Ang produkto ay may rate na boltahe na 0.6/1 kV. Sa panahon ng pagsubok, ang isang pagsubok na boltahe na hanggang 3.5 kV ay inilapat at pinananatili sa loob ng 5 minuto nang walang anumang pagkasira, na nagpapakita ng maaasahang pagganap ng pagkakabukod. Tungkol sa resistensya ng konduktor, sa 20 ℃, ang halaga ng resistensya ng konduktor nito ay mahigpit na sumusunod sa mga pamantayan ng IEC 60228 o GB/T 3956, na tinitiyak ang matatag na pagganap ng kuryente.

Sa mga tuntunin ng kakayahang umangkop sa temperatura, ang produkto ay nagpapakita ng mahusay na pagganap, gumagana nang matatag sa isang malawak na hanay ng temperatura mula -5 ℃ hanggang +90 ℃. Kahit na sa ilalim ng short-circuit na mga kondisyon, maaari itong makatiis ng mga temperatura hanggang sa +250 ℃ nang walang pinsala. Tungkol sa pagganap ng baluktot, tinutukoy ng produkto ang isang minimum na radius ng baluktot na 15 beses ang panlabas na diameter at isang minimum na static na radius ng baluktot na 10 beses ang panlabas na diameter, na tinitiyak ang kakayahang umangkop sa panahon ng pag-install at paggamit.

Higit pa rito, ang XLPE Insulated LSZH Sheathed Non-armored Power Cable ay nakakatugon sa matataas na pamantayan sa flame retardancy at fire resistance. Ang flame retardancy nito ay sumusunod sa mga pamantayan ng IEC 60332 o GB/T 19666, na epektibong pumipigil sa pagkalat ng apoy; ang paglaban nito sa sunog ay sumusunod sa mga pamantayan ng IEC 60331 o GB/T 19666, na tinitiyak na napapanatili nito ang ilang partikular na functionality kahit na sa matinding kundisyon gaya ng sunog. Kasabay nito, ang pH value at conductivity ng produkto ay mahigpit na sumusunod sa IEC 60754 at GB/T 19666-2019 na mga pamantayan, ang light transmittance nito ay sumusunod sa IEC 61034 at GB/T 19666-2019 na mga pamantayan, at ang kabuuang halogen acid gas release nito ay sumusunod din sa IEC 601 at 19 GB/60T754. mga pamantayan, komprehensibong tinitiyak ang kaligtasan ng produkto at pagiging magiliw sa kapaligiran.

Kasalukuyang-carrying capacity sa amperes（A）

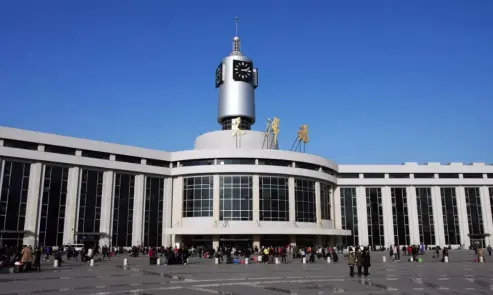

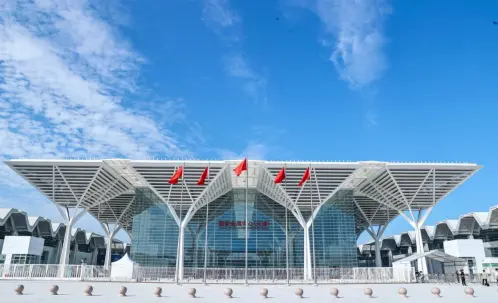

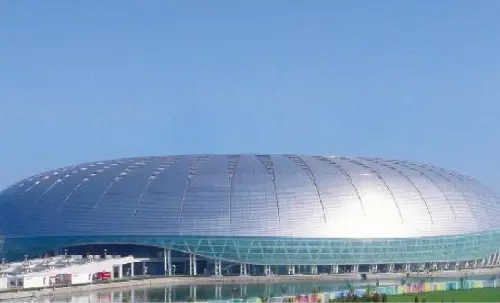

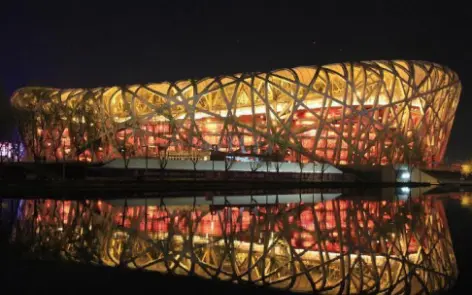

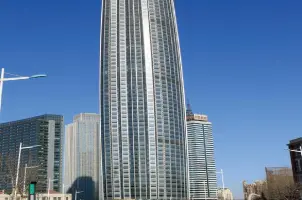

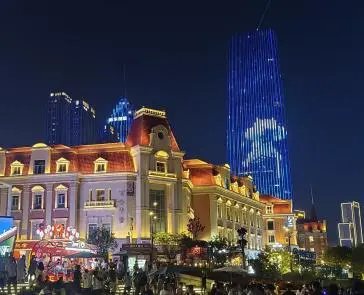

Sunod-sunod na Kaso

Packaging at Delivery

Mga Detalye ng Packaging:

Ito ay tinutukoy ng dami at mga kinakailangan na iyong binili. Maaaring makipag-ayos.

Port: Tianjin Port

Paghahatid: Sa pamamagitan ng Dagat, Sa pamamagitan ng Air, Sa pamamagitan ng express.
