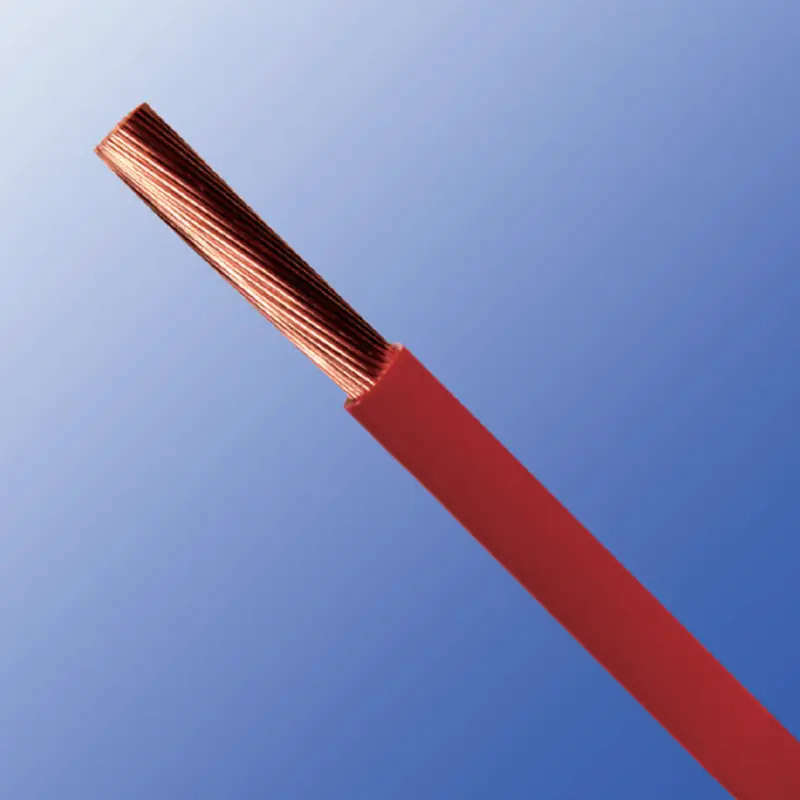

H07V-K H07V-U H07V-R Flexible PVC Insulated 1 Core Cables ay angkop para sa iba't ibang electrical installation. Ang Beida, isang nangungunang tagagawa ng China, ay gumagamit ng mga de-kalidad na copper conductor at PVC insulation materials sa paggawa nito, na nagreresulta sa mga cable na nababaluktot, matibay, at may mahusay na conductivity.
Ang insulated single-core cable na ito ay angkop para sa fixed wiring sa mga bahay, lighting system, at electrical equipment. Ito ay may rate na boltahe na 450/750V, ay flame-retardant, at sumusunod sa internasyonal na kaligtasan at mga pamantayan sa pagganap.
H07V single-core cable na binubuo ng T1R copper conductor at lead-free PVC insulation ay CE certified, at may mahusay na electrical performance at mekanikal na pisikal na katangian.
Konduktor

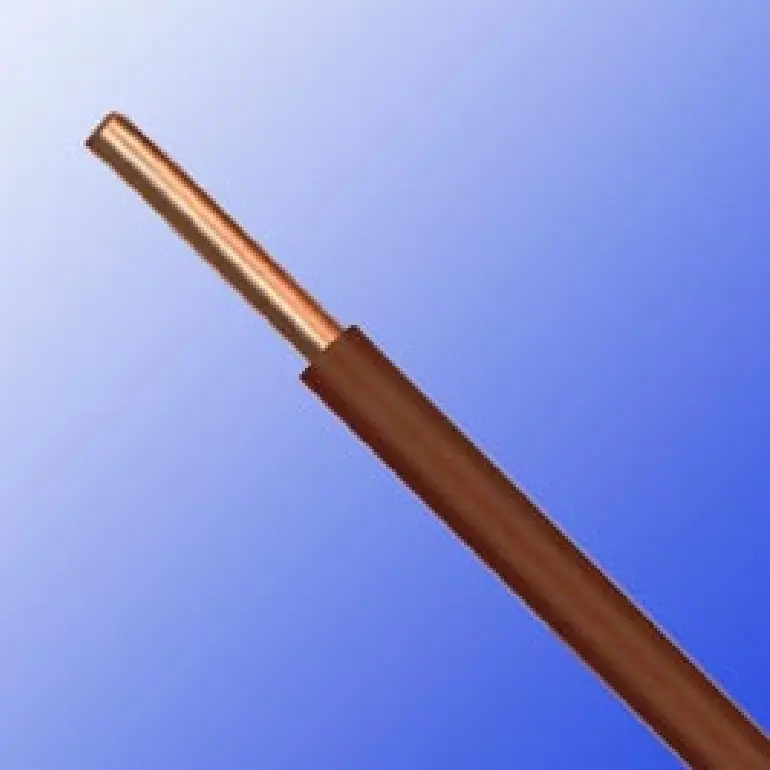

H07V-U: Solid bare copper conductor, sumusunod sa EN 60228 cl-1 standard, nagbibigay ng stable current transmission, na angkop para sa fixed wiring.
H07V-R: Stranded bare copper conductor, sumusunod sa EN 60228 cl-2 standard, mas angkop para sa kumplikadong mga wiring application, na may magandang tensile strength at bending performance.

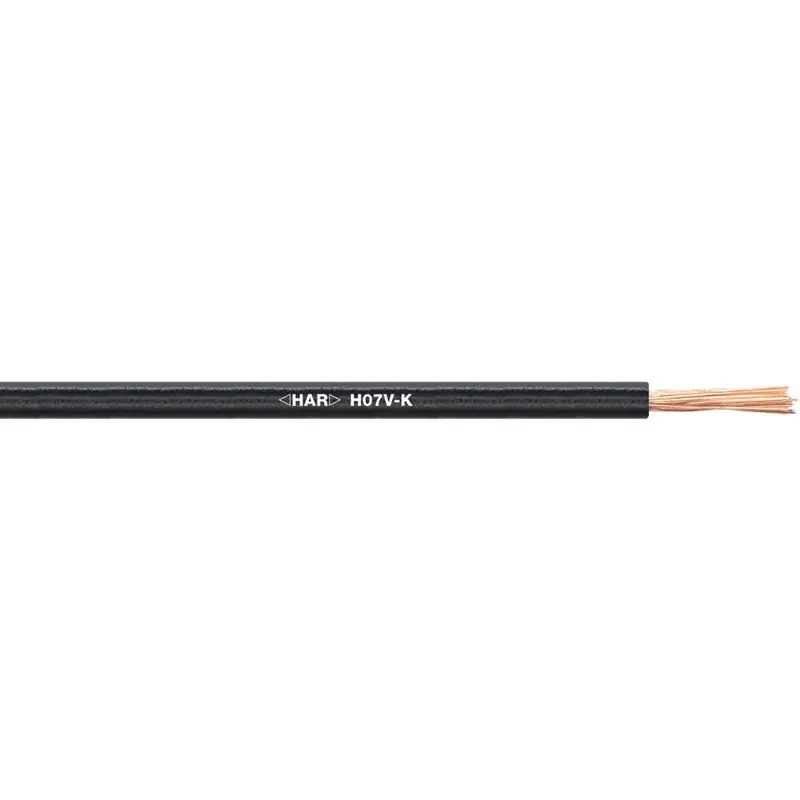

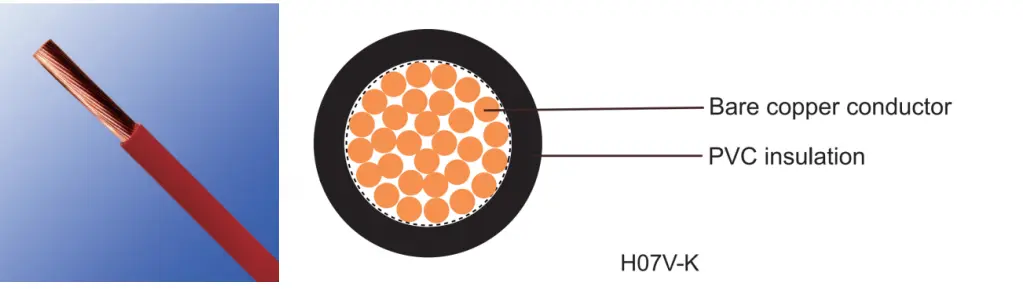

H07V-K: Fine-stranded copper conductor, sumusunod sa EN 60228 cl-5 standard. Nag-aalok ng mas mataas na flexibility, na angkop para sa mga kapaligiran na nangangailangan ng higit na kakayahang umangkop, tulad ng mga mobile electrical equipment o mga lokasyon na nangangailangan ng mas malaking bending radius.
Layer ng Pagkakabukod
Gumagamit ang insulation material ng cable na walang lead na PVC, na sumusunod sa pamantayan ng TI 2. Nagbibigay ito ng mahusay na pagganap ng pagkakabukod ng kuryente at epektibong pinipigilan ang kaagnasan mula sa panlabas na kapaligiran, na nagpapahusay sa habang-buhay at kaligtasan ng cable.
H07V-K H07V-U H07V-R Flexible PVC Insulated 1 Core Cables ay malawakang ginagamit sa mababang boltahe na fixed wiring. Bakit ang mga cable na ito ay isang kapaki-pakinabang na pagpipilian?
1. Pagganap ng Elektrisidad
Ang na-rate na boltahe ng produkto ay 450/750 V, na ginagawang angkop para sa karamihan ng mga sistema ng pamamahagi ng kuryente na mababa ang boltahe ng sibil at industriya. Ang copper conductor ay may mataas na conductivity at mababang resistensya, na nagreresulta sa minimal na pagkawala ng enerhiya.
Ang PVC insulation ay may magandang dielectric strength, na epektibong pumipigil sa mga short circuit at leakage.
2. Mechanical at Environmental Performance
Ang PVC insulation layer ng cable ay may isang tiyak na antas ng wear resistance, oil resistance, at chemical corrosion resistance. Ang saklaw ng operating temperature nito ay -5°C hanggang +70°C, na ginagawang angkop para sa tuyo o pangkalahatang panloob na kapaligiran.
Ang aming mga single-core insulated cable ay nagtataglay din ng isang tiyak na antas ng flame retardancy, na nakakatugon sa mga pangunahing kinakailangan sa kaligtasan ng sunog.
3. Madaling Pag-install
Ang lahat ng tatlong mga modelo ay madaling i-install.
Ang H07V-K ay may nababaluktot na konduktor, na ginagawa itong malambot at madaling yumuko, kahit na sa mga nakakulong na espasyo o kumplikadong mga kapaligiran sa pagruruta.
Ang H07V-R ay may stranded conductor, na pinagsasama ang flexibility at mekanikal na lakas para sa maginhawang pag-install sa site.
Ang H07V-U ay may solidong konduktor, isang simpleng istraktura, at hindi gaanong madaling kapitan ng kinking sa panahon ng pag-install ng straight-line.
Ang inirerekomendang pagpipilian ay depende sa aktwal na sitwasyon ng aplikasyon. Bilang isang maaasahang tagagawa, ginagamit ng Beida ang propesyonal na karanasan nito upang suriin ang batayan para sa pagpili at magbigay ng mga rekomendasyon.
▷H07V-U
Ito ang pinakapangunahing at pinakamababang gastos na opsyon. Dahil sa nag-iisang makapal na kawad na tanso, mayroon itong malakas na "paghuhubog" na mga kakayahan at napakatatag kapag dinadaanan sa mga tuwid na conduit.
Mga inirerekomendang gamit: Nakatagong mga kable sa pagsasaayos ng bahay (mga socket, switch), pangunahing pamamahagi ng kuryente sa gusali.
▷H07V-R
Ito ay isang matibay na wire, isang pinahusay na bersyon ng H07V-U single-core cable. Kapag mataas ang kasalukuyang demand at lumampas sa 10mm2 ang cross-sectional area ng wire, may mga limitasyon ang isang strand ng copper wire. Ang makapal na tansong kawad ay kailangang hatiin sa 7 o higit pang mga hibla na pinagsama-sama.
Sa madaling salita, pinapanatili ng H07V-R ang conductive stability ng matibay na wire habang bahagyang mas flexible kaysa sa U-type.
Mga inirerekomendang gamit: Mga papasok na linya ng pang-industriya na planta, mga linya ng puno ng pamamahagi ng mataas na kapangyarihan, paglalagay ng malayuang conduit.
▷H07V-K
Ang uri na ito ay binubuo ng dose-dosenang o kahit na daan-daang pinong tansong wire, tulad ng mga hibla ng buhok, at madaling mabuhol na parang lubid.
Pangunahing punto: Napakalaban sa vibration. Kung mag-vibrate ang iyong kagamitan, dapat mong piliin ang K-type.
Tandaan: Ang mga dulo ng nababaluktot na mga wire ay madaling mapunit. Ang mga terminal ng cold-press (mga European terminal/pin terminal) ay dapat gamitin sa panahon ng pag-install; hindi sila maaaring direktang i-screw sa ilalim ng mga turnilyo, kung hindi man ang mahinang contact ay madaling magdulot ng sunog.
Mga inirerekomendang gamit: PLC control cabinet, pangalawang circuit ng mga distribution box, panloob na mga kable ng mga electrical appliances.
Na-rate na boltahe: 450/750V
Test boltahe: 2500 V
Conductor Resistance: Tingnan sa ibaba ang sheet
Temperatura sa pagtatrabaho: -5º C hanggang +70º C
Temperatura ng short circuit: +160 ºC
Flame retardant: ayon sa IEC 60332-1-2
Minimum na Baluktot na radius: 4* OD
Sukat ng dimensyon: Tingnan sa ibaba ang sheet
|
Uri |
Konduktor |
Pagkakabukod |
Katangiang elektrikal |
|||
|
Nominal na Lugar |
Istraktura ng Konduktor |
Kapal ng pagkakabukod |
Pangkalahatang Diameter |
Conductor Resistance sa 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
Hindi./mm |
mm |
Min |
Max |
Ω／km |
|
|
H07V-U |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0.52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0.67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0.84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0.24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0.24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0.29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0.29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0.40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0.40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0.40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0.40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0.40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0.51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0.51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0.51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0.51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0.51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0.51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

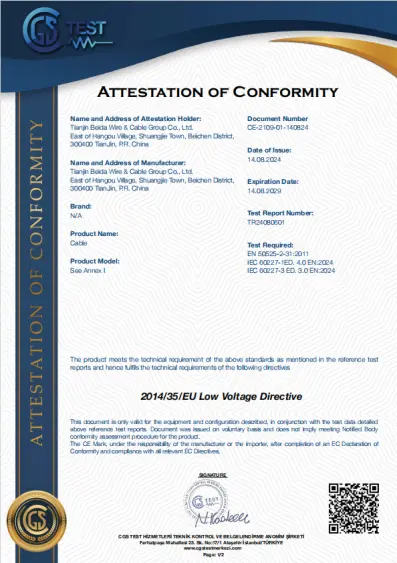

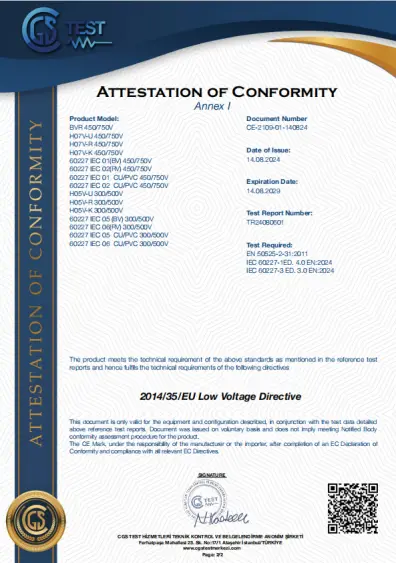

Sertipiko ng CE
Pamantayan: EN 50525-3-21, IEC 60227-1, IEC 60227-3
Napapanahong Paghahatid
Mayroon kaming mahusay na sistema ng produksyon na may maiikling ikot ng produksyon, na nagbibigay-daan sa amin upang makumpleto ang mga order sa maikling panahon.
Malaking Imbentaryo
Ang Beida ay isang propesyonal na supplier, at pinapanatili namin ang isang malaking imbentaryo sa aming bodega, na nagbibigay-daan sa aming makapagpadala kaagad. Anuman ang mga detalye ng cable na kailangan mo, maaari kaming tumugon nang mabilis.
Mga Pamantayan sa Kalidad
Ang aming mga produkto ay ginawa nang mahigpit ayon sa pamantayan ng EN 50525, at ang aming kalidad ay sertipikado sa buong mundo. Ang bawat cable ay sumasailalim sa maraming pagsusuri sa kalidad.
Mga Pagpipilian sa Pag-iimpake
Available ang cable packaging sa reel o bundle form, na nag-aalok ng mas flexible na opsyon sa transportasyon at nagbibigay-daan sa iyong pumili ng pinaka-angkop na paraan ng packaging batay sa iyong aktwal na mga pangangailangan.
Customized Flame-Retardant at Fire-Resistant Cables
Kung mayroon kang mga partikular na kinakailangan, makakagawa kami ng flame-retardant at fire-resistant na mga cable na may iba't ibang grado, na tinitiyak ang sapat na kaligtasan at pinahusay na pagganap ng proteksyon sa sunog kahit na ang mga cable ay ginagamit sa mga espesyal na kapaligiran.
Mga Detalye ng Packaging:
Ito ay tinutukoy ng dami at mga kinakailangan na iyong binili. Maaaring makipag-ayos.
Port: Tianjin Port
Paghahatid: Sa pamamagitan ng Dagat, Sa pamamagitan ng Air, Sa pamamagitan ng express.
